塑壳式低压断路器怎么选型?塑壳式低压断路器选型方法(图文)

来源:电工天下   编辑:小电工发布时间:2017-05-13 08:07:00

【塑壳式低压断路器选型方法总结】

不同型号塑壳断路器的选型原则,断路器的选型方法详解。

1,塑壳断路器的特点  2,塑壳断路器常用型号  3,塑壳断路器的主要作用  4,塑壳断路器热磁式与电子式的区别  5,塑壳断路器的选用原则

一、DZ15系列断路器

本系列断路器是全国统一设计的系列产品。适用于交流50Hz或60Hz、电压500V及以下、电流40~100A的电路中作为配电、电动机和照明电路的过载取短路保护,亦可作为线路的不频繁转换和电动机不频繁起动用。

DZl5系列断路器技术数据见表1-53。
DZl5系列断路器过电流脱扣器延时特性见表1-54。

型号含义:
塑壳式低压断路器的选型1



塑壳式低压断路器的选型2

二、DZ20系列断路器

本系列断路器是全国统一设计的系列产品。适用于交流50Hz或60Hz,额定电压500V及以下,或直流额定电压220V及以下,额定电流100—1250A的电路中作为配电、线路及电源设备的过载、短路和欠电压保护;额定电流200A及以下和400Y型的断路器亦可作为保护电动机的过载、短路和欠电压保护。

在正常情况下,断路器可作为线路的不频繁转换和电动机不频繁起动用。

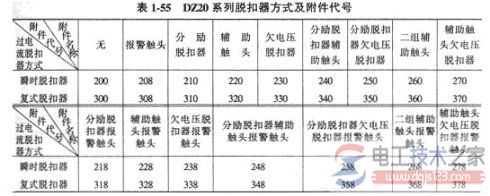

DZ20系列脱扣器方式及附件代号见表1-55。

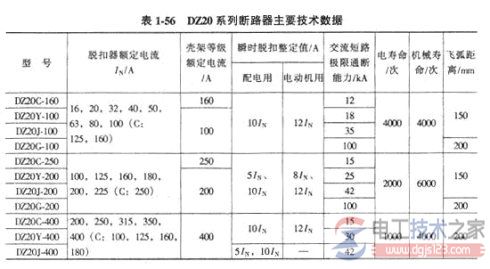

DZ20系列断路器主要技术数据见表1-56。
DZ20系列断路器反时限断开特性见表1-57。
DZ20系列断路器分励脱扣器和欠电压脱扣器技术数据见表1-58。

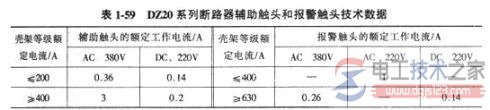

DZ20系列断路器辅助触头和报警触头技术数据见表1-59。

型号含义:
塑壳式低压断路器的选型3


塑壳式低压断路器的选型4


塑壳式低压断路器的选型5


塑壳式低压断路器的选型6



塑壳式低压断路器的选型7

塑壳式低压断路器的选型8

三、3VE系列断路器

3VE系列断路器是从德国西门子公司引进技术生产的产品。适用于交流50Hx或601-Iz,电压660V及以下,电流20-63A的电路中,作为小容量电动机和线路的过载及短路保护用,并可在正常情况下作为不频繁操作的线路转换或电动机直接起动用。

3VE系列断路器主要由操作机构、触头、灭弧装置、热脱扣器、电磁脱扣器、绝缘基座和塑料外壳组成。脱扣器具有温度补偿装置,故在正常工作条件下,其保护特性不受环境温度影响。

3VEl、3VE3、3VFA型断路器分别为按钮操作、旋钮操作和手柄操作。(www.dgjs123.com)断路器可用安装孔板前安装,3VEl、3VE3亦可用底板上设置的标准安装导轨嵌卡安装。

3VE系列断路器技术数据见表1-60。
塑壳式低压断路器的选型9

四、S060系列断路器

S060系列断路器是从德国BBC公司引进技术生产的产品,适用于50Hz或60Hz、电压至415V、电流为50A及以下的电路,作为照明线路、电动机的过载及短路保护用。

其主要由触头系统、灭弧装置、执行机构、热脱扣器、电磁脱扣器及塑料外壳等组成。

按极数分有单、二、三及四极,二极以上的断路器由单极的通过联动机构联接而成,断路器安装在标准的导轨上。按保护特性分为两种:“L”特性,即导线保护
特性;“C”特性,即电动机保护特性。

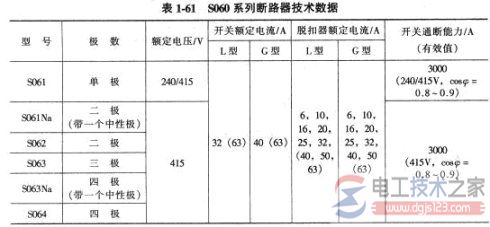

S060系列断路器技术数据见表1-61。
S060系列断路器G型脱扣器延时特性见表1-62。
S060系列断路器不脱扣电流值见表1-63。
塑壳式低压断路器的选型10


塑壳式低压断路器的选型11

五、塑壳式断路器的选用

塑壳式断路器常用来作电动机的过载与短路保护,其选择原则:

1、断路器额定工作电压等于或大于线路额定电压。

2、断路器额定电流等于或大于线路计算负荷电流。来自:电工技术之家

3、断路器通断能力等于或大于线路中可能出现的最大短路电流,一般按有效值计算。

4、断路器欠压脱扣器额定电压等于线路额定电压。

5、断路器分励脱扣器额定电压等于控制电源电压。

6、长延时电流整定值等于电动机额定电流。’

7、瞬时整定电流:对保护笼型感应电动机的断路器,其瞬时整定电流为(8~15)倍电动机额定电流;对于保护绕线型电动机的断路器,其瞬时整定电流为(3~6)倍电动机额定电流。

8、6倍长延时电流整定值的可返回时间等于或大于电动机实际起动时间。按起动时负载的轻重,可选用可返回时间为1、3、5、8、15s中的某一档。
