高压断路器的型号与技术参数

来源:电工天下   编辑:小电工发布时间:2015-11-13 00:35:30

高压断路器的型号、技术参数与特点
高压断路器的型号

高压断路器是变、配电所中的主要设备之一,它具有完善的灭弧结构和足够的断流能力。

可在正常情况下可靠地切断工作电流或故障电流。

断路器的类型有很多,按放置位置可分为户内式和户外式两类,按灭弧介质进行分类:可分为油断路器、真空断路器、空气断路器、六氟化硫断路器等几类。

1、高压断路器型号

高压断路器的型号一共有7个部分组成,各部分的含义:
高压断路器的型号

表示断路器类型,用字母表示;Z:真空断路器、L:六氟化硫断流器、S:少油断路器、D:多油断路器;
表示安装场所,用字母表示;N:户内式、W:户外式;
表示设计序列号,用数字表示;
表示额定电压(单位KV、千伏);
补充工作特性,用字母表示;G改进型、F:分相操作;
表示额定电流(单位A);
表示额定断流容量(MVA)或开断电流(KA);

例如:一款高压断路器型号为:ZN10-10/300-750,表示室内真空断路器,设计序号为10、额定电压10KV、额定电流300A、额定断流容量750MVA。

2、主要技术参数

额定电压:是指断路器能承受的正常工作电压。额定电压指的是线电压。国家规定,额定电压等级有:10KV、35KV、60KV、110KV、220KV、330KV及500KV。

最高工作电压:考虑到输电线路有电压降,线路供电端母线额定电压高于受电端母线额定电压,这样断路器可能在高于额定电压下长期工作,为此,规定了断路器有一最高工作电压。按国家标准,对额定电压在220KV及以下的设备,其最高工作电压为额定电压的1.15倍。对于330KV的设备,规定为1.1倍。

额定电流:是指铭牌上所表明的断路器可以长期通过的工作电流。
额定断路电流:在额定电压下,断路器能可靠切断的最大电流。称为额定断路电流。它表明了断路器的断路能力。

合闸时间:对有操作机构的断路器,自发出合闸信号(即合闸线圈加上电压)起,到断路器接通时为止所需的时间。一般合闸时间大于分闸时间。

分闸时间:是指从发出跳闸信号(跳闸线圈加电压)起,到断路器断开至三相电弧完全熄灭时为止所需的全部时间。一般分闸时间在0.03秒~0.12秒之间。

3、油/真空断路器的特点

最常用的两类是油断路器与真空断路器。
油/真空断路器

油断路器:可分为多油式和少油式两种。多油断路器由于体积庞大,安装维护不方便等原因,现在基本停止生产。少油断路器其体积小,断流量大,结构坚固,用于各级电压的户内、户外变电所,目前10KV广泛使用户内式SN10-10型少油断路器,35KV有户内式SN4-35型,户外游SW4-35型,110KV有SW6-110型等。其外壳带电,安装时一定要注意外壳与地之间的绝缘。

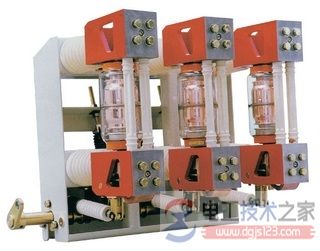

真空断路器:是60年代发展起来的一种新型高压断路器(如本文开头的图片为ZN28-12型户内高压真空断路器),它利用真空来灭弧。其优点是体积小、重量轻、动作快、防火防爆、噪音小等。目前有取代其他断路器的趋势,主要用于35KV以下的变电所及工矿企业中要求频繁操作的场所。
