双联开关控制两个灯的二种接线方式

双联开关控制两个灯的接线方法

在之前介绍过一个电灯单联与双联开关的接线图，以及两位双联开关的接线方法，这里来看下双联开关控制两个灯的接线方法，比较下有何不同。

第一种：E接L, D接B，L1接A，L2接C 结果是任何时候二灯中有一只亮，一只灭，不能全两，也不能全灭。

第二种：E接L, D接B，L1接A和C，L2空 结果是任何时候二灯同时亮，同时灭。

开关的二种状态，一是按下，二是弹起，若要求弹起是2个灯都不亮，则只有按下时2个灯都亮，采用第二种接线方式。

或者按下时一只灯亮，弹起时另一只灯灯，不同时亮，也不同时灭，就使用第二种接线方式。

如果需要分别单独控制2个灯，必须要有2个开关才地，一个开关做不到。

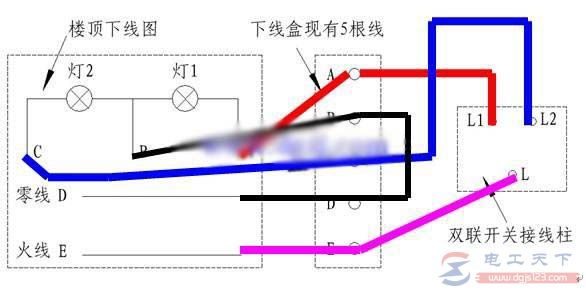

图1：任何时候仅有一盏灯亮

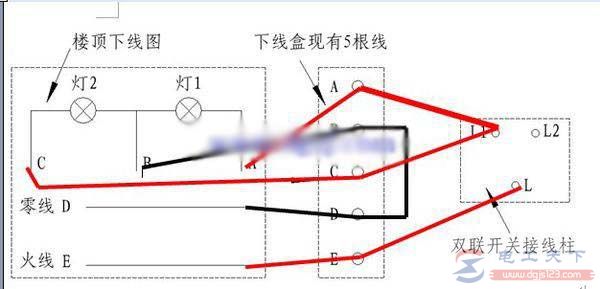

图2.两盏同时开同时关

说明：如果需要实现单独控制可开可关，只能购买两位墙壁开关。
