开关插座接线图:明装二开十孔插座的接线方法

来源:电工天下   编辑:小电工发布时间:2020-11-15 17:56:12

开关插座接线图

见下图:

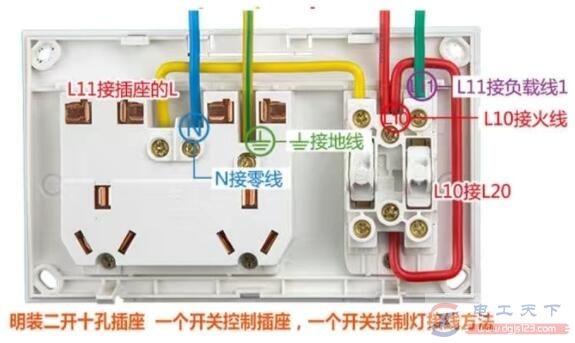

开关插座接线图:明装二开十孔插座的接线方法

开关插座接线图:明装二开十孔插座的接线方法

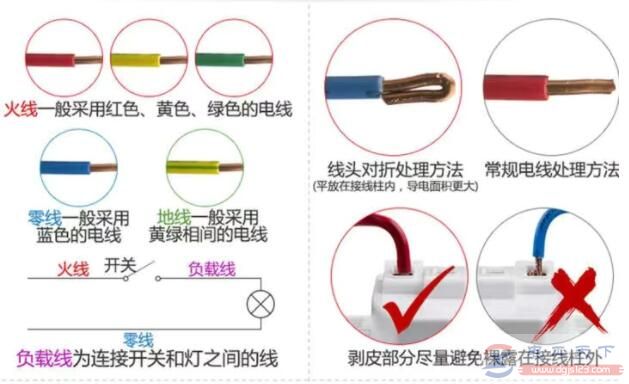

学习下明装二开十孔插座的接线方法,注意火线、地线及零线的进出线方向,以及这三种线的颜色表示形式。

五孔一开关插座接线方法图解

五孔一开关插座接线方法图解

五孔一开关插座怎么接线,五孔一开关面板接线分为二种情况,一是开关控制插座,二是开关控制灯,不控制插座,这两种情况下的五孔一开关插座接线图说明。

带开关插座的接线图

带开关插座的接线图

带开关插座的接线方法,带开关插座的正确接线图,开关带插座的接线方式一般类同,插座的安装要求,明装插座安装的距地高度一般在1.5--1.8m,暗装的插座距地不能低于0.3m,强电与弱电插座的距离要保持在30cm以上。

开关插座接线规则:左零右火上接地

开关插座接线规则:左零右火上接地



有关开关插座的接线规则,开关插座接线遵循左零右火上接地规则,尽量要按照产品接线图来安装和接线,火线、零线、地线如果接错,将很可能造成不通电、漏电事故。
