家庭装修中开关怎么接线,老电工教你单控与双控开关接线法

来源:电工天下   编辑:小电工发布时间:2020-11-15 17:35:47

有关开关怎么接线的问题,在家庭装修电路中,单控开关与双控开关的接线方式是什么样的,这里先介绍了这二种开关的区别,并提供了单控与双控开关的接线图,供大家学习参考。

家装线路中开关的接线方法

1、单控开关

单控就是开关中只有一个进入端L,一个被控出口L1。L一般都是接火线,L1则是接到被控电灯泡或者其他电器。

2、双控开关

双控就是两个开关组合分别控制两路灯,这种开关有三个接线孔,L进火线接线孔,L1与L1、L2是分别可以与L配合接成闭合通路的触点。

家庭装修中开关怎么接线,老电工教你单控与双控开关接线法

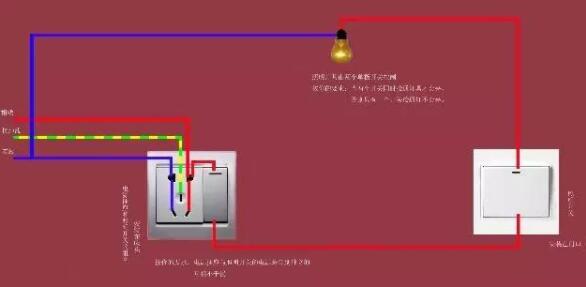

三个接线孔组成两个状态,以上按开关,只有一路通,还有一路不通,反过来则是原来通的不通,不通的通路。无论是明装开关还是暗装开关,其接线方式方法完全一样。

家庭装修中开关怎么接线,老电工教你单控与双控开关接线法

中途开关又叫多控开关、过桥开关和三控开关。现在家庭装修工程中用的比较多,就是利用两个双控开关和一个多控开关相连接,来实现三个地方或三个房间、楼层控制一盏灯。

这个开关是一个多控开关,也有称为中间开关,在电工里也叫双刀双掷开关。

解释:

多控开关:它能在多个地方控制一盏灯,当然它还需要跟其他开关配合使用。

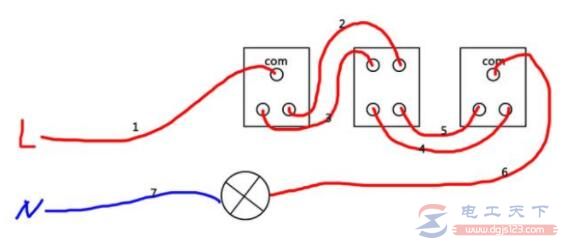

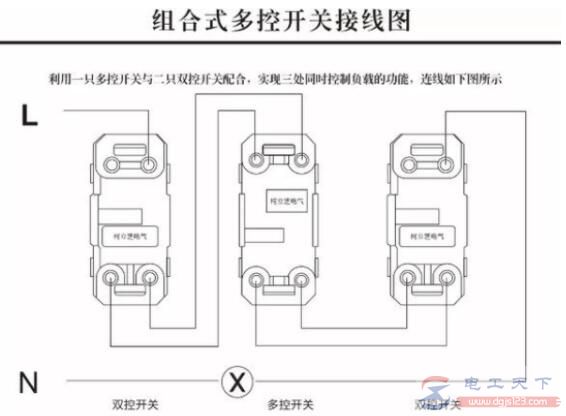

接法一: 两个双联开关+一个多控开关 = 三个位置控制一盏灯

接线如图所示:

家庭装修中开关怎么接线,老电工教你单控与双控开关接线法

1P+N型号的漏电保护开关只能控制一根火线的通,断,只是添加了一根零线,在空气开关的内部组成了一个零序电流互感器,起到了短路漏电保护的作用。

接线方法是:火线,零线接到漏电开关的上桩头,一般火线接到漏电开关上桩头的左边桩头上,零线接到上桩头的右边桩头上。这种开关一般用在插座回路上。

家庭装修中开关怎么接线,老电工教你单控与双控开关接线法

开关怎么接线

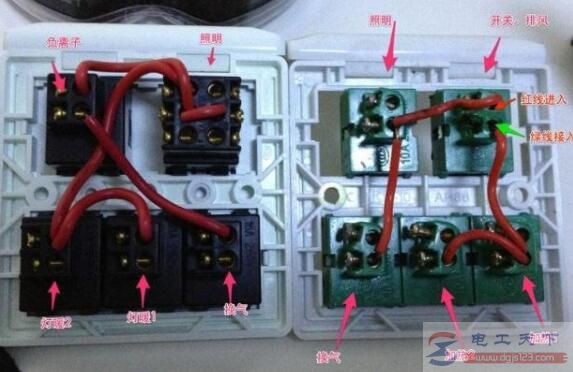

1、开关接线柱一般标有"L","L1","L2"。当L端进线时,L1和L2有一端和L接通,按动开关后,L1和L2的另一端和L接通。

2、先用斜口钳将线剥好皮,注意不要留有太长线头,以免触碰到。

家庭装修中开关怎么接线,老电工教你单控与双控开关接线法

3、以左端开关的L作为火线输入,两个开关的L1和L2对应接线,然后将右边开关L接至照明灯一端,照明灯另一端接零线。

4、接好线后,一定注意将照明灯两侧的线头用绝缘胶带包裹好,防止漏电;

家庭装修中开关怎么接线,老电工教你单控与双控开关接线法

5、最后,留出的火线与零线接上插头,完成整个接线步骤。

注意事项:先关闭电源,然后再进行维修或安装。
