带开关插座的接线方法图解

来源:电工天下   编辑:小电工发布时间:2020-11-23 09:49:48

有关带开关插座的接线方法,分享一例带开关插座的正确接线图,开关带插座的接线方式一般类同,插座的安装要求,明装插座安装的距地高度一般在1.5--1.8m,暗装的插座距地不能低于0.3m,强电与弱电插座的距离要保持在30cm以上。

带开关插座的接线图

开关带插座的接线方式一般类同:

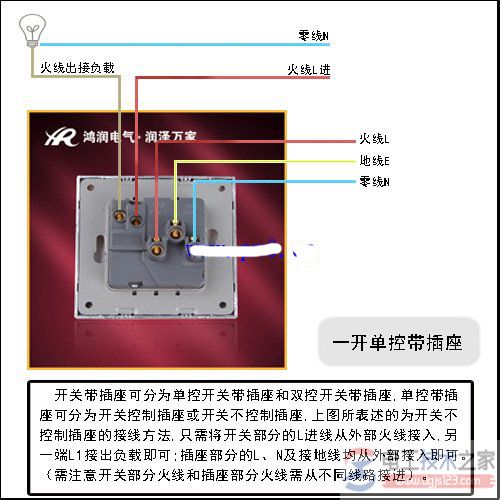

带开关插座的接线图1

带开关插座的接线图2

带开关插座的接线图3

带开关插座的接线图4

插座的安装要求

1、明装插座安装的距地高度一般在1.5--1.8m,暗装的插座距地不能低于0.3m。如果家里有小孩,还要选用带有保险挡片的安全插座,防止儿童触电或用手指触摸插座的孔眼。

2、单相两孔插座的安装接线,当孔眼竖向排列时为上火下零,横向排列时为左零右火。

3、单相三孔插座的安装接线,最上端的孔眼为接地孔,一定要与接地线接牢,绝不能不接,剩余的两孔为左零右火,大家需要注意的是零线与接地线不可错接或相接。

4、强电与弱电插座的距离要保持在30cm以上,避免紧挨。

5、空调、冰箱等大功率的电器应使用独立的、有保护接地的三孔插座,还有厨房中的油烟机也要使用三孔插座,严谨将接地线依附与煤气管道上,这样非常容易引起火灾事故。

人们常说电老虎,电的存在无法看到,电的危害也是非常大的,人体能够承受的最大电压为36伏,家庭生活中的电压均大于这个数。

因此,用电带来的危险时时存在,因此我们对于家庭用电的设备和开关一定要做好最大的保护。
