电灯开关单开单控与单开双控的接线法
来源:电工天下时间:2020-03-23 09:56:02 作者:老电工手机版>>
有关电灯开关的接线方法,这里介绍二种常用的接线方法,一是单开单控的接线,二是单开双控的接线,多种接线方式图供大家参考,希望帮助大家掌握电灯开关单控与双控的接线方法。
电灯单开单控与单开双控接线法
1、单开单控
电灯开关的接线方式之一,也是生活中最为常见的一种电灯开关的接线方法。
这种开关一般只有两接线端子,即L1,接火线(进线),L1接一根线出来另一端接到灯的L端。
这种开关只可以控制一条线路的电灯(照明)一关断开连接,一开接通连接。
双开单控开关如何接线
有关双开单控开关接线图,双开单控开关的接线原理图,学习双开单控开关的接线方法,需要的朋友参考下。
双联单控开关接线图
有关双联单控开关接线实物图与接线方式,火线并联后,进入两个按钮,出来2个火线到目标的两个端子,双联单控是一个开关上2个按钮控制1个目标(灯)的两种状态。
单控开关实物接线图
有关单控开关的接线方式,单控开关的正确接线方法,电源火线接入开关输入端,开关输出端引出线接负载输入侧,另一侧接零线构成回路,单控开关的实物接线图。
2、单开双控

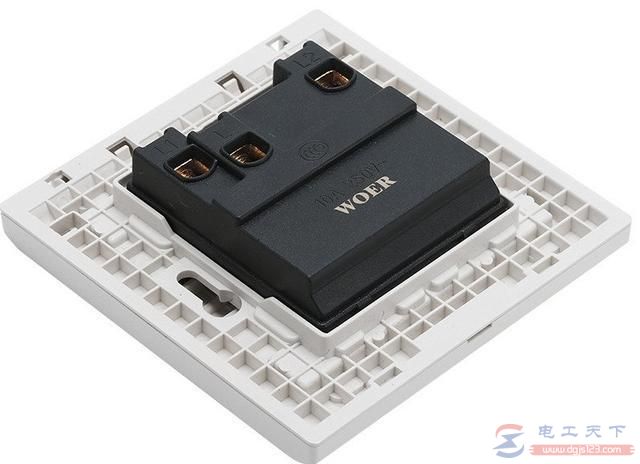

单开双控的接线方式,在生活中也是极为常见的,单开双控开关也是拥有L、L1、L2三个接线端子。

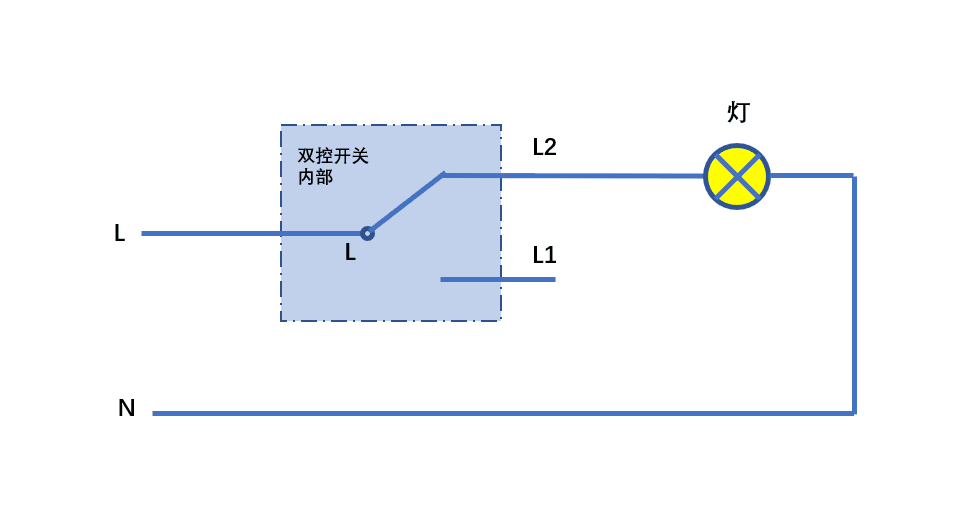

这类开关的工作原理如下图:
双控开关的四种接线方法
(1)第一种接线方法
火线进L端子,从L1端子出,然后接入电灯L端。(双控变单控使用)或火线从L端子进,然后从L2端子出,另一端接电灯L端。(同是双控变单控使用)这种接线法只要一个开关就可以控制一个电路回路。
(2)第二种接线方法
如图所示,需要两个开关来控制同一盏灯。
开关1端子L接火线进来,开关1的L1端子接开关2的L1端子;开关1的L2端子接开关2的L2端子;开关2的 L端接一根线到电灯的L端。
如此实现两地同时控制一个回路的照明(电灯)。即开关1可以关闭也可以接通本回路的电灯,开关2也可以实现接通和断开本回路的电灯。
(3)第三种接线方法
三地(三个开关)或者多地(多个开关)控制一个线路的电灯。(一下讲解以三控线路为主,三控及以上请参照中间接法)

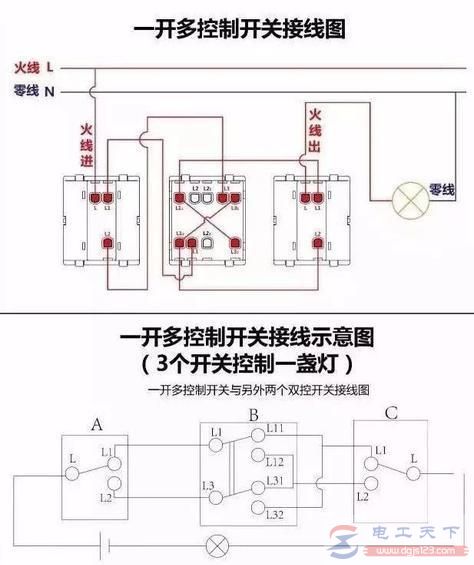

如图,以ABC三个开关为例。
开关A接火线进来A、L,A、L1接到B、L1端子,然后B、L11接到C、L1;A、L2接到B、L3端子,B、L31接入到C、L2,C开关L端子接电灯L端。
同时B、L11端子和B、L32串联起来,B、L12和B、L31串联起来。这样就实现了三地控制一个线路的电灯。
(4)第四种接线法
一个开关控制两个电灯线路回路。即火线进L,出一根线接L1,L1的出现接电灯L端子。这里为一个电路回路。
L2接另一根线至另一电灯的 L端。(此接线法不可以同时控制两路电灯,只可以控制一路开时另一路关,很少这种接线法,特殊情况个性化使用。)
电灯开关接线方法很简单,但涉及安全用电,非专业人员尽量少自己接开关,如需更换开关寻找专业人员操作,以确保安全!切记!
