一例dc-dc升压ic构成3v转3.7v的升压电路图
来源:电工天下时间:2021-07-27 09:50:53 作者:老电工手机版>>
将3V电压升高到3.7V,采用三极管分立元件和专用的升压IC都能实现,这里介绍一款采用DC-DC升压IC构成的3V转3.7V升压电路,该电路的输出电流最大为2A,电路很简单,效率比较高。
dc-dc升压ic构成3v转3.7v的升压电路图
电路图如下所示:

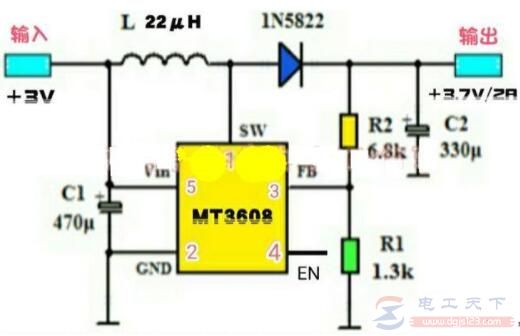

图1:3V转3.7V升压电路
图中MT3608是一款常用的DC-DC升压IC,采用SOT23-6封装,最低输入电压为2V,最高为24V,输出电压最高为28V,最大输出电流为2A(在高压下达不到这么大的电流)。该升压IC内置过流及过热保护电路,输出电压可由外接电阻设定,而且带有关闭控制端,可以使用TTL电平来控制IC的工作与否。
上图电路的输入电压为2~3V,输出电压由电阻R1和R2决定,其计算公式为Vout=0.6x(1+R2/R1),若R1=1.3KΩ,R2=6.8KΩ,则Vout=3.738V。MT3608的④脚为控制端,可以通过外接电平控制整个电路的工作与否,不使用该功能时,④脚应接高电平。
市场上有成品的MT3608升压模块出售,如果不打算自己动手制作,可以购买成品的模块。这种模块最低输入电压为2V,输出电压可通过电路板上的多圈电位器调整。模块上的Vin+、Vin-为输入端,Vout+、Vout-为输出端。
