一例7805稳压电源将12V转5V的电路图
来源：电工天下时间：2021-07-26 10:57:00 作者：老电工手机版>>
7805稳压电源12V转5V的电路图
7805是一款常用的三端稳压集成电路，它的外围电路比较简单，一般初学者都可以用它来制作一个性能良好的5V线性稳压电源，这里介绍下如何使用该IC将12V电压转为5V电压。
以下是该降压电路的电路图：
如上图，按图示数值选用元件，焊接无误，不需调试，即可输出5V的稳定电压。
图中C1和C2皆为电源滤波电容，C1耐压值为10V，C2耐压值要求≥16V。本稳压电源的输出电压为固定5V，最大输出电流为1.5A。

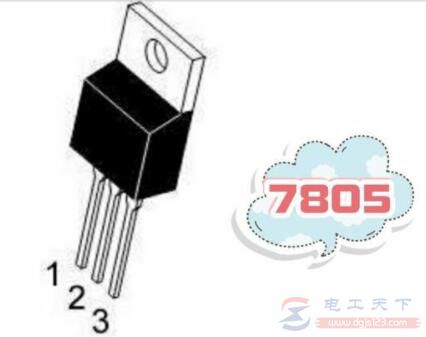

7805外围电路简单，但使用不当易损坏IC。接线时应注意，IC的①脚为输入端，③脚为输出端，若将③脚误作为输入端接入12V电压，IC马上就会损坏。
本电源在输出电流较大时，IC必须外加一个散热片用于散热。该IC自身散热片与其②脚相连，在使用时外加散热片可以接GND端。
主要看输出电流，7805额定电流1A，1A以内可直接使用7805，把12V降压到5V，超过1A电流需要DC–DC开关电源芯片。
正面朝人，左边的爪接12v，中间的爪接地，右边的爪出来即为5v，需要安装一个散热片，否则就会烫爪。输出接个电容滤波，几百μ就可以，注意不要被电烙铁烫到爪。
