一例DC-DC降压IC制作的18V转3V稳压电路图

来源:电工天下时间:2021-07-29 10:56:35 作者:老电工手机版>>

DC-DC降压IC制作的18V转3V稳压电路图

一款采用DC-DC降压IC制作的18V转3V稳压电路,其输出电流可达3A,并且发热量也小于LM317。

一例DC-DC降压IC制作的18V转3V稳压电路图

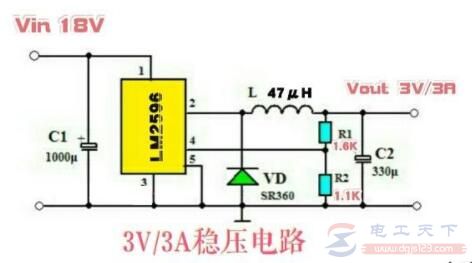

图1:3V/3A稳压电路原理图

以上是电路图,LM2596是一款常用的大电流DC-DC降压稳压IC,最高输入电压为40V,输出电压可在1.2~37V之间调整,最大输出电流为3A。

本电路输出电压Vout=1.23 x (1+R1/R2),当电阻R1、R2采用图示数值时,输出电压Vout即为3V。

一例DC-DC降压IC制作的18V转3V稳压电路图

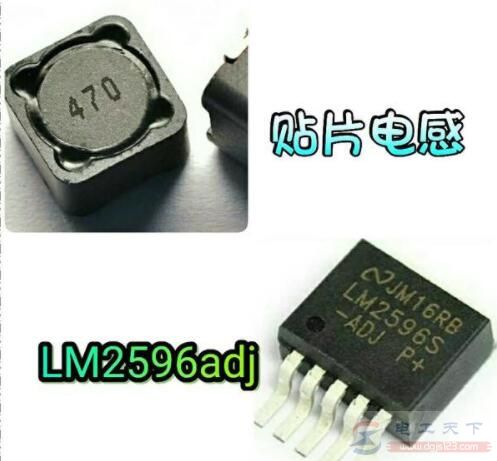

图2:LM2596adj及贴片电感的外形

在制作本电路时,图中的电感L选用47μH的贴片功率电感,VD选用SR360肖特基二极管。LM2596的输出电压分为固定版和可调版两种,这里选用带后缀字母adj的,输出电压可通过外接电阻来调整。

本电路只要元件良好,焊接无误,无需调试即可正常工作。
