一例12V转4V的DC-DC降压电路图

来源:电工天下时间:2021-07-29 10:22:09 作者:老电工手机版>>

DC-DC降压电路图(12V转4V)

LM2596adj是一款开关型的DC-DC降压稳压IC,输出电压可以调节,输出电流最大为3A,电路比较简单。

如下图:

一例12V转4V的DC-DC降压电路图

图1:12V转4V稳压电路

本电路输出电压Vout由电阻R1和R2决定,当R1和R2采用图示数值时,Vout为4V。在制作该电路时,L选用环形功率电感,VD可以选用SR360或1N5822肖特基二极管。本电路只要焊接无误,不需调试即可工作。

一例12V转4V的DC-DC降压电路图

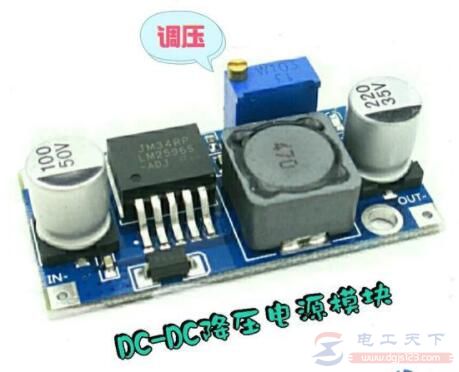

图2:DC-DC降压电源模块

市场上有售这种LM2596降压电源模块的,如果觉得制作麻烦,也可以直接购买成品的DC-DC降压电源模块,其输出电压可通过电位器来调整。

一例12V转4V的DC-DC降压电路图

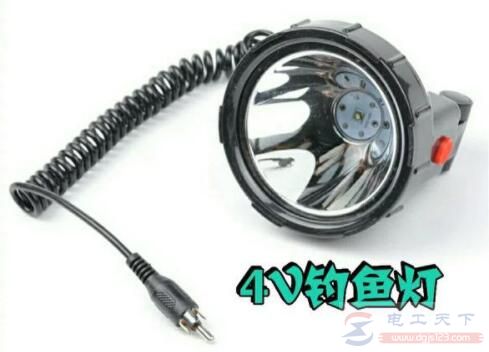

图3:4V钓鱼灯

上图为4V的LED钓鱼灯,带有一个电源插头,可以外接电源供电。
