一例直流电压电阻降压电路及故障检测方法

来源:电工天下   编辑:小电工发布时间:2021-11-18 11:51:58

有关直流电路的知识,什么是直流电压电阻降压电路,该电路的特点是什么,以及在遇到故障时,如何进行电路故障的检测,下面具体来看下。

直流电压电阻降压电路

1、降压电路

典型的直流电压电阻降压电路,从电路中可知,直流工作电压+V通过R1和R2后加到三极管VT1集电极,其中通过R1后的直流电压作为VT1放大器的直流工作电压。

由于直流电流流过R1,R1两端会有直流电压下降,R1左端的直流电压比+V低,从而就起到了降低直流电压的作用。

一例直流电压电阻降压电路及故障检测方法

电流流过电阻时产生电压降,使得电阻两端的电压不等,一端高一端低,如此电阻就可以降低电路中某点的电压。

这种电阻降压电路不只是将直流电压降低,通过与滤波电容C1的配合,还能进一步对直流工作电压+V进行滤波,使直流电压中的交流成分更小。

2、故障检测方法

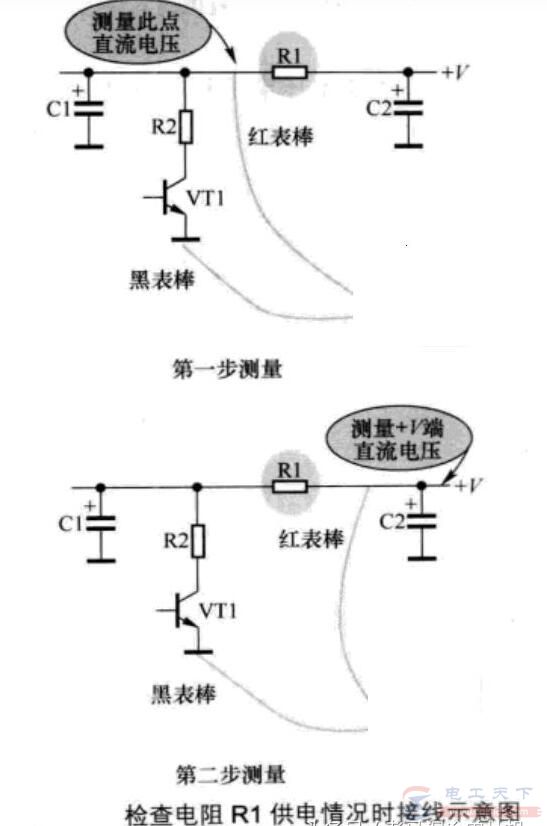

对于直流电压电路,最方便和有效的检测方法是测量电路中的直流电压,下图为检查电阻R1供电情况时接线示意图。

一例直流电压电阻降压电路及故障检测方法

电路故障检测方法说明:

1)测量R1左端直流电压,如果测量结果是该点电压等于直流工作电压+V,说明没有电流流过R1,或者R1左端与地线之间电路开路,可以在断电情况下用万用表电阻档测量R1左端对地电阻,如果阻值非常大,说明是开路故障。

2)如果测量结果是R1左端直流电压低于直流工作电压+V,则说明电阻R1正常。

3、多节直流电压电阻降压电路

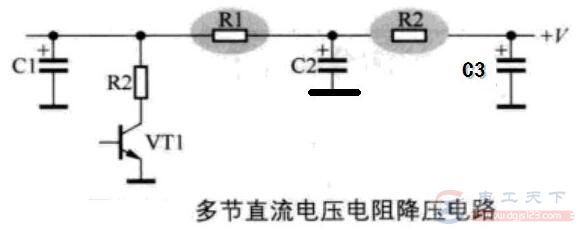

下图所示为多节直流电压电阻降压电路。在该电路中,直流电压+V通过R2的降压后,再加到R1电路中进行再次降压。

在多节电阻降压电路中,各节电阻降压后的直流电压大小是不同的,越降越低,且通过多节降压后的直流电压其交流成分更小。

一例直流电压电阻降压电路及故障检测方法
