怎么检查变压器的同名端?

来源:电工天下   编辑:小电工发布时间:2022-04-09 08:06:30

有关变压器的知识,用什么办法来检查变压器的同名端,可用的方法不止一种,比如可以从线圈的绕向结构来判定,还可以用直流稳态过程来判定,下面具体来了解下。

变压器同名端的判断方法

1、从线圈的绕向结构来判定:如果两个线圈的绕向结构完全相同,那么处于空间对称位置的两个端线就是同名端,用这种方法可以直接观察出两个线圈的同名端。

2、用直流稳态过程判定:合磁场加强,量电池正极接触的是同名端;合磁场减弱,量电池正极接触的是异名端。

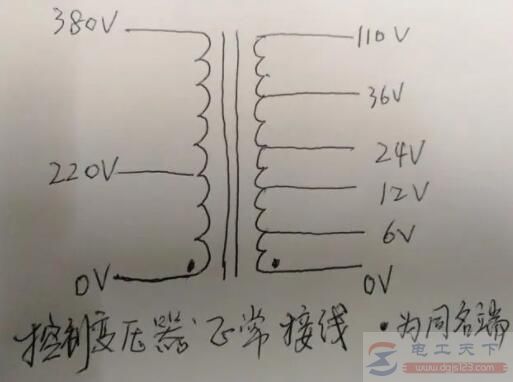

怎么检查变压器的同名端

3、不需要外加电路的情况下,测量是否同名端(使用LCR电桥):在初级绕组取一端,同时次级绕组取一端,短接两端。使用电桥测试两组中的另外一端电感值,如果电感值大于单独测量绕组之和(则为这两端为异名端)反之为同名端。 异名端:L=L1+L2+2M;同名端:L=L1+L2-2M。

4、简单判断方法:将变压器的两个绕组并联,再与一个灯泡串接在交流电源上。这个交流电源的频率要与变压器磁芯相适应,铁芯变压器用工频,开关变压器用开关电源供电。调换其中任一绕组的两个头,并好后与灯泡相串通电。比较两种接法时,会发现亮度不同,亮度较暗的那一种接法,变压器相并的端子即是同名端。

5、测试方法:用万用表电阻档测出三相绕组的A1、A2,B1、B2,C1、C2。再把三个不同绕组的线头(如A1、B1、C1)联在一起,然后把另三个不同绕组的线头(如A2、B2、C2)也联在一起。

用万用表的毫安档(直流)把 (A1、B1、C1)联在一起的头和(A2、B2、C2)联在一起的头进行搭接 ,同时用手把电机的转子转起来,看毫安表的指针是否摆动。

如果出现较大摆动,先把A1与A2对换一下,再试一次;如果还是有较大摆动,先把A1与A2换回来,再把B1、B2(或C1、C2)对换一下,再试一次; 如果仍然有较大摆动,先把原来换过的线头换回来,再把未换过的二线头对换一下,直到转子转动时,毫安表只有微小摆动,那是连在一起的头是三个同名端(另三个也是同名端)。

以下是检查变压器同名端的最简单的方法:

1、在原边取一绕组,同时在副边取一绕组;

2、分别测试两个绕组的任意一端短接在一起;

3、用LCR数字电桥测试两个绕组的另外一端的电感值,如果电感值大于单独测两绕组的电感量之和,则测试的两端为异名端。电感值小于单独测两绕组的电感量之差,则测试的两端为同名端。
