怎么用实验法判断变压器的同名端?
来源:电工天下时间:2022-04-09 08:00:56 作者:老电工手机版>>
有关变压器的同名端的判断方法,以双绕组变压器为例,介绍下检测与判断变压器的同名端的办法,也可以用直流电源(干电池)测试,感兴趣的朋友可以参考下。
实验法判断变压器的同名端
以双绕组变压器为例:
1、把两绕组的任意二个端子联在一起;
2、在其中某绕组上通入交流电源(电压不用太高,且不得超过该绕组的额定电压);
3、测量二绕组的另二个端子的电压大小;
4、如果测得电压高于所加电压,那么连在一起的二个端子为异名端;
5、如果测得电压低于所加电压,那么连在一起的二个端子为同名端。

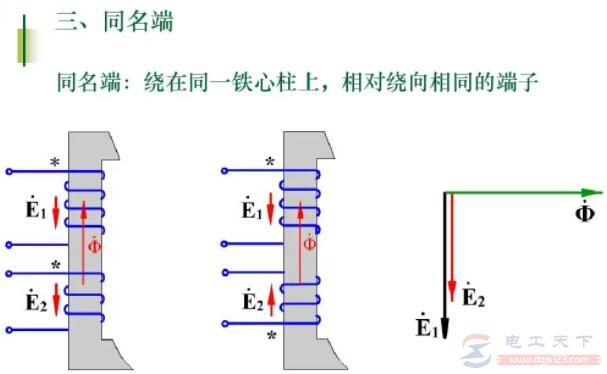

参考图:变压器同名端
也可以用直流电源(干电池)测试:
1、把万用表接在一个绕组的二端子上;
2、在另一绕组上加直流电。在加电的瞬间,看表的指针偏转方向;
3、若表针正向偏转,则红表笔所接的端子与电池正极是同名端;
4、若表针反向偏转,则红表笔所接的端子与电池正极是异名端。
以上供参考。其它同铁芯绕组可举一反三。
