变压器油枕由哪些结构组成?

来源:电工天下时间:2020-02-16 20:31:53 作者:老电工手机版>>

变压器上油枕的结构由多个部分组成,包括油位计、注油孔、呼吸器等部分,这里对变压器的油枕结构做下说明,供各位电工朋友学习参考。

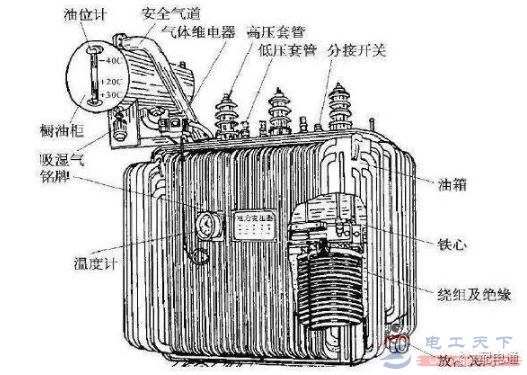

变压器油枕的结构组成

变压器油枕由哪些结构组成?

变压器的油枕组分主要包括油位计、呼吸器、集污盒、注油孔、端盖、连接法兰、阀门等。

油枕上油位计的玻璃管要完好无损,油标线应擦拭明亮干净,阀门关闭应严密。

检修时应拆下端盖,打开阀门,用合格的变压器油冲洗其内部,应将积污盒内的污垢清洗干净,检查维修油位计保证油位显示正常。

油枕的结构:

1、油枕的主体是用钢板焊接成的圆筒形的容器,其容积大约为油箱容积的10%。

2、油枕水平安装在油箱的顶部,里面的油通过气体继电器的连通管道与变压器油箱连通,使油面能够随着温度的变化而自由地升降。

3、正常情况时,油枕内的最低油面应高过高压套管的升高座,对于装有连通型结构的套管,油枕内的最低油面应高过套管的顶部。

4、在油枕的侧面装有玻璃油位计(或油位表),能随时观察到油枕内油位的变化情况。

5、为了加强对绝缘油的保护,对大型电力变压器,采用绝缘油不与空气直接接触的密封式油枕,如果在油枕内充氮,或在油枕内增加隔膜,或在油枕内设置一个耐油的尼龙橡胶隔膜袋等,有效地避免吸入的空气直接与油面接触。

变压器油枕的结构形式

油枕有两种基本结构型式,一种是普通型,油枕中不加装任何防油老化装置,油面与大气接触的敞开式油枕。一种是油枕中加装了防油老化装置,将变压器油与大气隔开的密封式油枕,分为隔膜式、胶囊式、金属波纹膨胀管式。

变压器油枕由哪些结构组成?

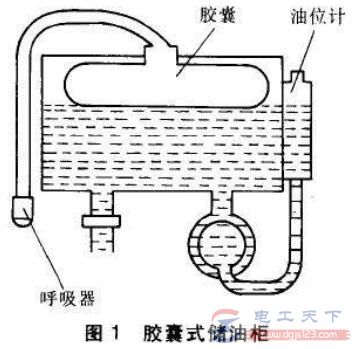

1、胶囊式油枕

为了使变压器油面与空气完全隔绝,其油位计间接显示油面。

该油枕是通过在油枕上部的小胶囊,使之成为一个单独的油循环系统,当油枕的油面升高时,压迫小胶囊的油柱压力增大,小胶囊的体积被缩小了一些。

于是,在油位计反映出来的油位也高起来一些,且其高度与油枕中的油面成正比。

相反,油枕中的油面降低时,压迫小胶囊的油柱压力也将减少,使小胶囊体积也相对地要增大一些,反应在油位计中的油面就要降低一些,且其高度与油枕中的油面成正比。

即它使通过油枕油面的高、低变化,导致小胶囊压力大小发生变化,从而使油位计直接地、成正比地反应油枕油面高低的变化。

变压器油枕由哪些结构组成?

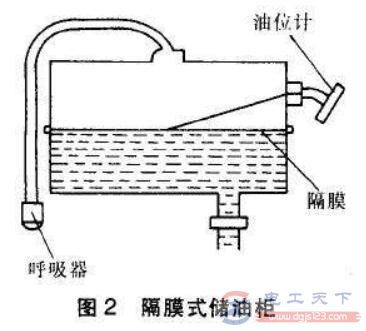

2、隔膜式油枕

可安装磁力式油表,油表连杆机构的滚轮在薄膜上不受任何阻力,能自由、灵活地伸长与缩短。

磁力表上部有接线盒,内部有开关,当油枕的油面出现最高或最低位置时,开关自动闭合,发出报警信号。

对油枕的要求:

1、油枕焊接良好,具有一定的机械强度,密封良好不渗漏;

2、保证气体继电器连通管路畅通;

3、油位计无假油位,观察油位方便,保证变压器在冬季停用和夏季带最大允许负荷时,都能在油位计中看到油位。

以上就是变压器油枕的结构组成的相关知识,希望对大家有所帮助。
