变压器档位与电压有什么关系(图)

来源:电工天下   编辑:小电工发布时间:2017-07-25 07:32:40

变压器5档位与电压关系

关于变压器档位与电压的关系,熟悉变压器的朋友都知道,变压器的档位就是用来调节电压的,变压器分为无载调压与有载调压,电工天下小编分享下变压器档位在调节一二次电压上的方法,供大家学习。

一、变压器档位与电压的关系

变压器5档位与电压有什么,依靠调节档位可以改变电压吗?

电力变是要有档位(电压)的,由于受电变压器距变电所的距离不一,线路的压降会不一样,距变电所近的电压较高,一般用10500(1档),较远的用9500(3档),一般都用10000(2档),这样可以保证输出电压基本相同。

举例说明:

1、如果变压器是无励磁调压(俗称无载调压):

1)、比如你有一台10kV输入,400V输出的配电变压器。你总归希望输出电压稳定在400V(实际是380V)。此时高压10kV方,一般分接开关有三档,比额定电压高5%的10500V(一档)、额定电压10000V(二档)和比额定电压低5%的9500V(三档)。

2)、如果这时电网电压正好是10000V,你就把分接位置放在额定位置(二档)就可以了。

3)、如果你的变压器离前面的变压器距离比较近,你的变压器输入电压可能大于10000V或更多,或接近10500V。应该把分接位置放在一档,基本能使输出电压维持在400V。反之放在三档。

4)、无励磁调压的变压器,要调整档位很麻烦(高低压都要断电),所以一般情况很少动,变压器安装时,视当时电网电压情况而将档位就固定在哪个档位了。

2、如果变压器带有载调压分接开关:

1)、一般是设定为自动调压,不论是电网电压波动或负载发生变化而引起的低压输出电压的波动,他都能使输出电压尽可能的维持在400V。

2)、通常有载调压的变压器,用于要求电压精度比较高的场所。

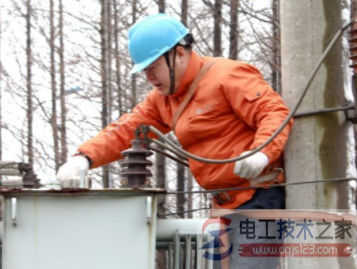

变压器档位与电压的关系

二、调节变压器档位一二次电压的变化情况

变压器档位从2档调到1档,就是向上调,变压器的变比会加大。

相反,变压器档位从2调到3档,就是向下调,变压器的变比会减小。

如果变压器输出电压过低,应该从2档调到3档,减小变压器变比以提高输出电压。

附1,变压器二次电压怎么调?

变压器二次电压的调节方法:

第一步是停电(10kv);

第二步是验电,先验低压,再压高压;

第三步放电(高压电缆);

第四步调节分接开关;

第五步,调压完成恢复送电.

具体调节分接开关有两种情况,如里是油浸式的,在其顶部有一个象是电铃的小盒,你旋开盖,将里面的分接开关调至第一档(高往高调,低往低调).如果是干式变压器,在其高压侧有三个分接开关,同样是往上调一档(高往高调,低往低调).

高往高调,低往低调的意思是:低压侧电压偏高,则分接开关往高一电压档位调整;低压侧电压偏低,则分接开关往低一电压档位调整。

附2,变压器档位的变换方法

调高一档,分接位置放在10750V这一档。

1、原来变压器,高压在10500V时,低压出来400V(低压空载时)。

2、分接开关放在一档(10750V一档),而电网电压仍然是10500V,则高压的每匝电压降低了(10750-10500)/10500=2.38%。

3、这时低压的匝数没有变化,而每匝电压降低了2.38%,因此输出电压降低了:400*(1-0.0238)=390.48V(低压空载时)。

4、都是线电压之比,不管变压器是什么接法。如果是Yyn0接法你很好理解。

5、如果是Dyn11接法会怎么样呢?高压的相电压等于线电压,高压往一档调,原来的10500V下的匝数变多了,也就是每匝电势降低了2.38%。(我们都用相的匝数或电压来计算)低压是y接,那么线电压在400时,相电压是400/1.732=231V。此时相电压为231*(1-0.0238)=225.5V。

再换回线电压。225.5*1.732=390.58V(小数点后面是计算误差)。
