变压器线圈的结构特点

来源:电工天下   编辑:小电工发布时间:2020-05-20 09:37:26

有关变压器线圈的结构形式与特点,变压器线圈通常用绝缘铜线绕制而成,分为同心式绕组和交迭式绕组两种形式,详细介绍了二种绕组方式的特点。

变压器线圈的结构特点

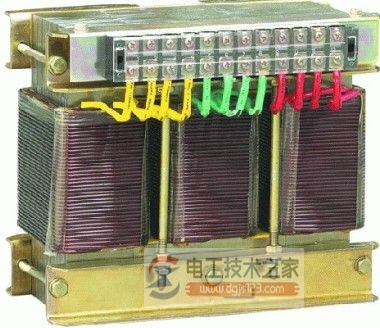

变压器线圈

变压器线圈通常用绝缘铜线绕制而成。老式变压器也有用绝缘铝线绕制而成。

一、变压器线圈分类

按照高、低压线圈的相互位置可分为同心式绕组和交迭式绕组两种形式。

1、同心式绕组

同心式绕组是把一次绕组和二次绕组套在同一个铁芯上。

一般是将二次绕组放在里边,一次绕组套在外边,以便绝缘好处理。但容量输出电流 很大的变压器,二次绕组引出线的工艺复杂,往往把二次绕组放在一次绕组的外面。

同心式绕组结构简单,绕制方便。按照绕制方法的不同,同心式绕组又可分为圆筒式、螺旋式 、连续式和纠结式等几种。

二、交迭式绕组

交迭式绕组是把一次、二次绕组按一定的交替次序套装在铁芯柱上。

一般靠近铁轭处,为便于绝缘而装低压绕组。这种绕组的一、二次绕组之间间 隙较多,绝缘复杂,优点是漏抗小、强度好、引线方便。常用于低电压、大电流的变压器。
