变压器分类及额定参数说明

来源:电工天下   编辑:小电工发布时间:2018-02-05 09:38:11

我们常见的变压器有不同的种类,也就是说变压器的分类方法有多种,可以按相数、绕组数、变压器的铁芯等来分类,那么说到变压器的额定参数呢,主要包括变压器的额定容量,变压器的额定电压,以及变压器的额定电流等参数含义,一起来了解下。

一、变压器的分类

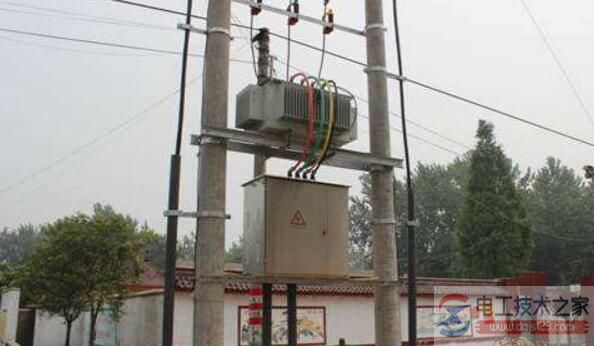

变压器分类及额定参数说明(www.dgjs123.com)

变压器有不同分类,其分类方法不一样,变压器可以按相数可分为单相和三相;按绕组数目可分为单圈式(自藕变压器)、双圈式、以及多圈式(电源变压器);按耦合介质可分为空芯变压器与铁芯变压器两种。

另外,变压器的分类还可以按铁芯结构、冷却介质来划分。按铁芯结构不同,变压器的分类主要分为芯式与壳式,壳式变压器的铁轭包在绕组外面,导热性能较好,但制作工艺复杂,除了小容量的电源变压器外,目前已很少使用。

按冷却介质不同,变压器的分类主要分为油浸变压器、干式变压器(空气冷却式)以及水冷变压器。干式变压器多用在低电压、小容量或用在防火防爆的场合,电压较高、容量较大的变压器多用油浸式或水冷式。

介绍完了变压器的分类,下面来看下变压器的额定参数数据,常见的变压器的额定参数数据,主要是指变压器的额定容量,额定电压与额定电流等。

变压器的分类与铭牌额定值

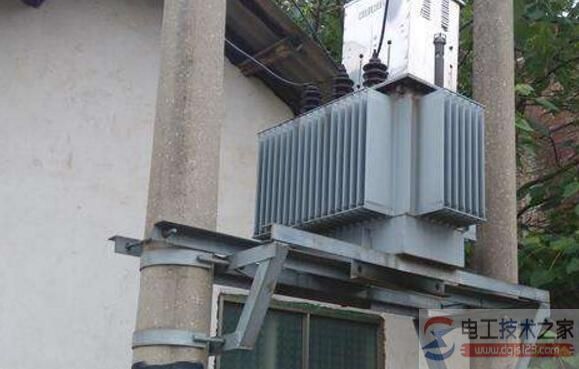

变压器分类及额定参数说明(www.dgjs123.com)

变压器的种类很多,按用途分除了以上介绍的电力变压器外,还有仪用变压器、电炉变压器、控制变压器、试验变压器、整流变压器、电焊变压器等。按相数可分为单相变压器、三相变压器、多相变压器等。

按冷却方式可分为干式变压器、油浸变压器(包括油浸自冷、浸风冷、强迫油循环风冷或水冷等)和充气式变压器。此外,还有其他的分类方法。每台变压器都有一块铭牌,上面记载变压器的型号与各种数据。只有理解铭牌上的各种数据的意义,才能正确使用变压器。【查看详细】

二、变压器的额定参数

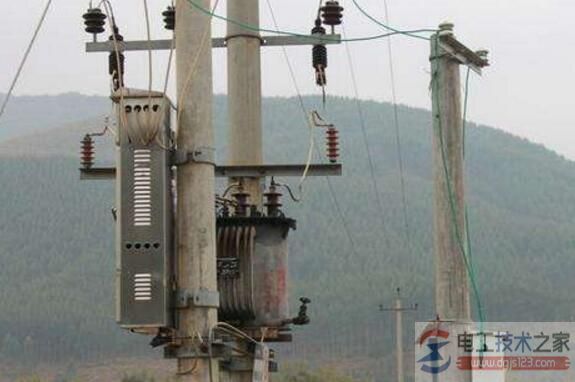

变压器分类及额定参数说明(www.dgjs123.com)

1、额定容量:表示在额定使用条件下变压器的输出能力,以视在功率的千伏安表示。对三相变压器,额定容量表式三相容量之和。
变压器的标准容量等级:5、10、20、30、50、75、100、135、180、240、320、420、560、750、1000、.......千伏安,而按GB1094-71规定,我国现采用的额定容量等级基本上是按倍数增加的,即所谓R10容量系列,具体容量等级:10、20、30、40、50、63、80、100、125、160、200、250、315、400、500、630、800、1000、1250、1600、......千伏安。

2、额定电压:表示变压器各绕组在空载时额定分接头下的电压值,以伏或千伏表示。在三相变压器中,如无特别说明,额定电压都是指线电压。
变压器的标准电压等级:230、400、3000、3150、3300、6000、6300、6600、10000、13200、35000、60000、110000、220000、......伏。如低压侧为400/230伏,即线电压为400伏、相电压为230伏。

3、额定电流:表示变压器各绕组在额定负载下的电流值,以安表示。在三相变压器中,如无特别说明,都是指线电流。

4、连接组标号:表示变压器各个相绕组的连接法和向量关系的符号。如Y/Y0-12、Y/-11标号中Y表示星型连接,表示三角形连接,Y0表示星型连接并有中点引出线。各标号中由左至右代表一、二次侧绕组连接方式,数字代表二次侧与一次侧电压的相角关系。

5、阻抗压降百分比:表示变压器通入额定电流时的阻抗压降对额定电压的百分比。

6、温升:变压器指定部位(一般指上层油温)的温度和变压器周围空气温度之差。对变压器上层油温升的限值,仅是为保证变压器油的长期使用而不致迅速老化变质所规定的值,不可直接作为运行中变压器负载能力的依据。

变压器的分类及变压器的作用

变压器分类及额定参数说明(www.dgjs123.com)

一、变压器的分类

通常安变压器的不同用途、不同容量、绕组个数、相数、调压方式、冷却介质、冷却方式、铁心形式等等进行分类,以满足不同行业对变压器的需求。

1、按用途分类①电力变压器 ②电炉变压器 ③整流变压器 ④工频试验变压器 ⑤矿用变压器 ⑥电抗器 ⑦调压变压器 ⑧互感器 ⑨其他特种变压器

2、按容量分类①中小型变压器:电压在35KV以下,容量在10-6300KVA ②大型变压器:电压在63-110KV,容量在6300-63000KVA ③特大型变压器:电压在220KV以上,容量在31500-360000KVA。【查看详细】
