【图】双绕组变压器的电气符号说明

来源:电工天下   编辑:小电工发布时间:2015-12-15 19:38:31

双绕组变压器的电气符号

变压器的最基本型式,包括两组绕有导线之线圈,并且彼此以电感方式称合一起。

当一交流电流(具有某一已知频率)流入其中之一组线圈时,于另一组线圈中将感应出具有相同频率之交流电压,而感应的电压大小取决于两线圈耦合及磁交链之程度。

双绕组变压器符号
双绕组变压器的电气符号

双绕组变压器的电气符号2

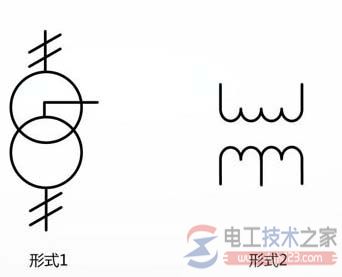

图1,绕组间有屏蔽的双绕组单相变压器

双绕组变压器的电气符号

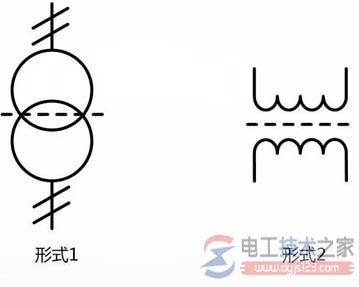

图2,在一个绕组上有中心点抽头的变压器

双绕组变压器的电气符号
图3,耦合可变的变压器
