三绕组变压器参数测定的顺序
三绕组变压器的等效电路参数可以用三次短路试验来确定,每次短路试验在两个绕组之间进行,第三绕组开路。此时试验完全相当于双绕组变压器的短路试验。

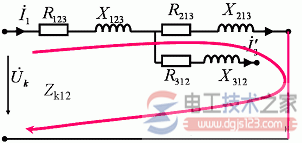

第1次:绕组2短路,绕组3开路,在绕组1上施加低电压,测得短路阻Zk12,Z12=Z123+Z213。

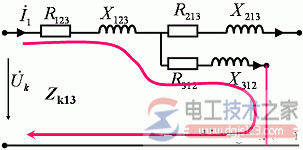

第2次:绕组3短路,绕组2开路,在绕组1上施加低电压,测得短路阻抗Zk12=Z123+Z312。

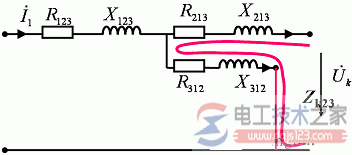

第3次:绕组3短路,绕组1开路,在绕组2上施加低电压,测得短路阻抗Zk23=Z213+Z312。
由Zk12,Zk13,Zk23可求得Z123,Z213,Z312分别为
