同心式绕组的含义_同心式绕组的特点

来源:电工天下   编辑:小电工发布时间:2021-06-25 08:48:46

有关同心式绕组的含义与特点,在q个线圈中,线圈的节距不等,有大小线圈之分,大线圈总是套在小线圈的外面,线圈的轴线重合,称为同心式。

一、同心式绕组是什么

同心式绕组的特点:在q个线圈中,线圈的节距不等,有大小线圈之分,大线圈总是套在小线圈的外面,线圈的轴线重合,所以称为同心式。

若将上述电机保持图5-11中的各相的槽号及各相的电流不变,极距τ、每极每相槽数q、 槽距角α都不变,而改成同心式连接。首先组成线圈,U相: 1-8组成一个节距等于7的大线圈,2-7组成一个节距等于5的小线圈,同样,13-20组成大线圈,14-19组成小线圈。同心的大小线圈套在一起顺着电流方向串联起来,构成一相绕组。如图所示。

同心式绕组

V相: 5-12组成一个节距等于7的大线圈,6-11组成一个节距等于5的小线圈,同样, 17-24组成大线圈,18-23组成小线圈。

W相: 9-16组成一个节距等于7的大线圈,10-15组成一个节距等于5的小线圈,同样, 21-4组成大线圈,22-3组成小线圈。

同心式绕组

二、什么叫同心式绕组和交叠式绕组?

同心式绕组是同一线圈组的几个大小不同矩形线圈,按同一中心的位置逐个嵌装排列成回字形的型式。

迭式绕组是所有线圈的形状大小完全相同(单双圈例外),分别以每槽嵌装一个线圈边,并在槽外端部逐个相迭均匀分布的型式。迭式绕组又分单层迭式和双层迭式两种。在每槽里只嵌一个线圈边的为单层迭式绕组,或称单迭绕组;每槽嵌两个属不同线圈组的线圈边(分上下层)为双层迭式绕组,或称双迭绕组。

三相电动机的绕组, 什么叫同心式绕组?

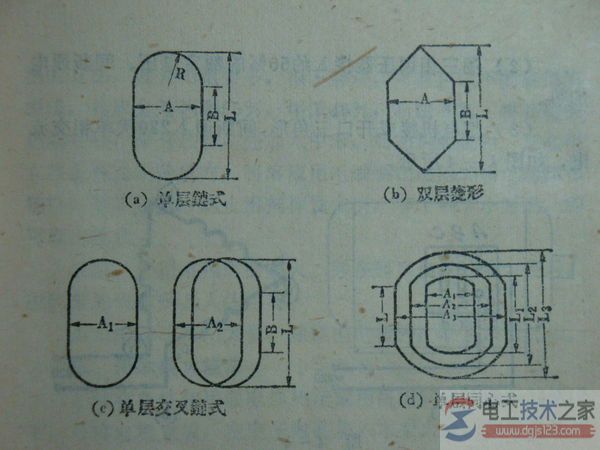

同心式绕组是同一线圈组的几个大小不同矩形线圈,按同一中心的位置逐个嵌装排列成回字形的型式,如图中右下角:

同心式绕组
