单相调速电机绕组接线图图例说明
来源：电工天下时间：2020-02-07 09:42:16 作者：老电工手机版>>
有关单相调速电机绕组的接线图，8张接线图，红色表示调速绕组，绿色表示付绕组，M表示主绕组单相电源接入端，具有抽头调速的单相电机采用整钦法，钦线顺序先主绕组再付绕组，后调速绕组。

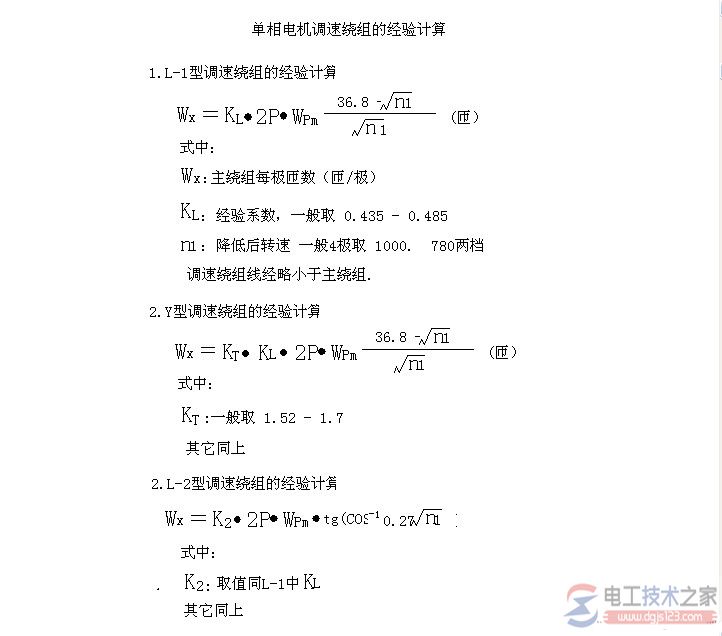

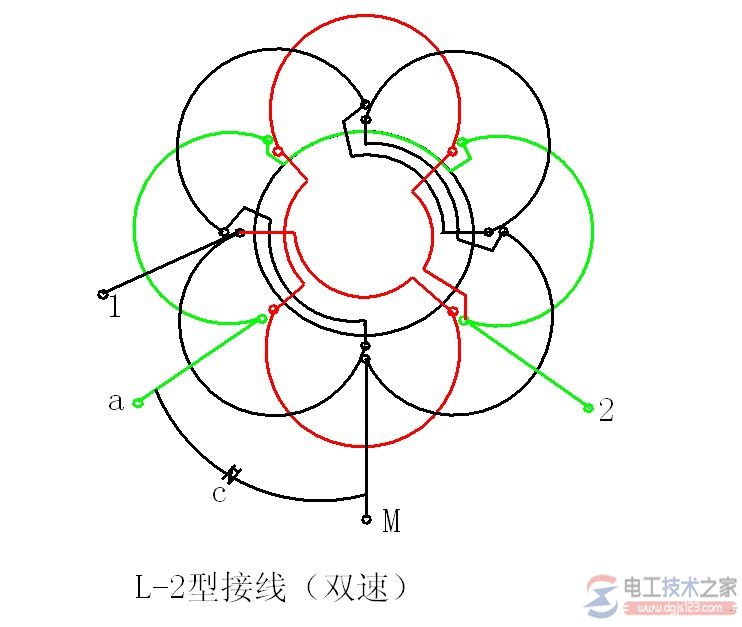

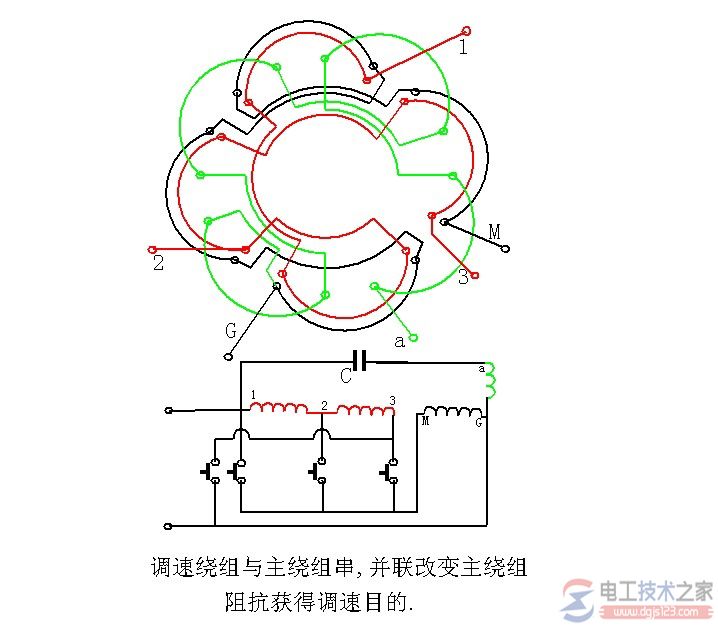

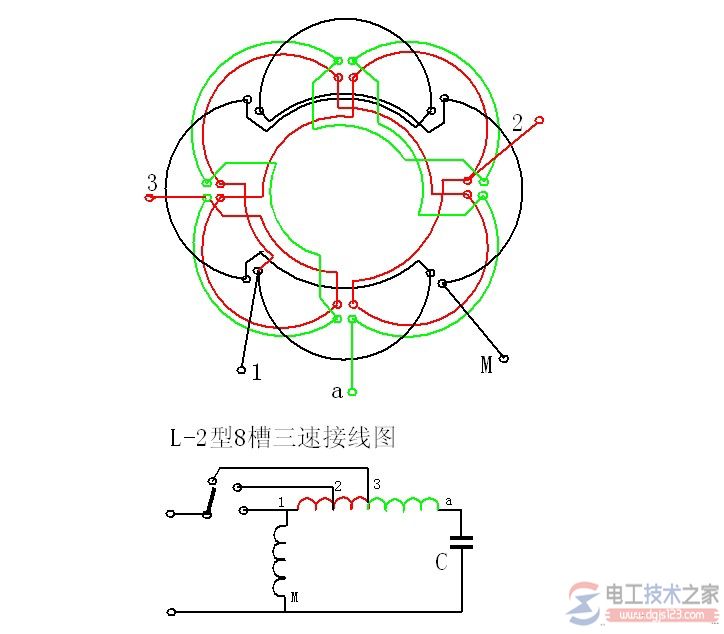

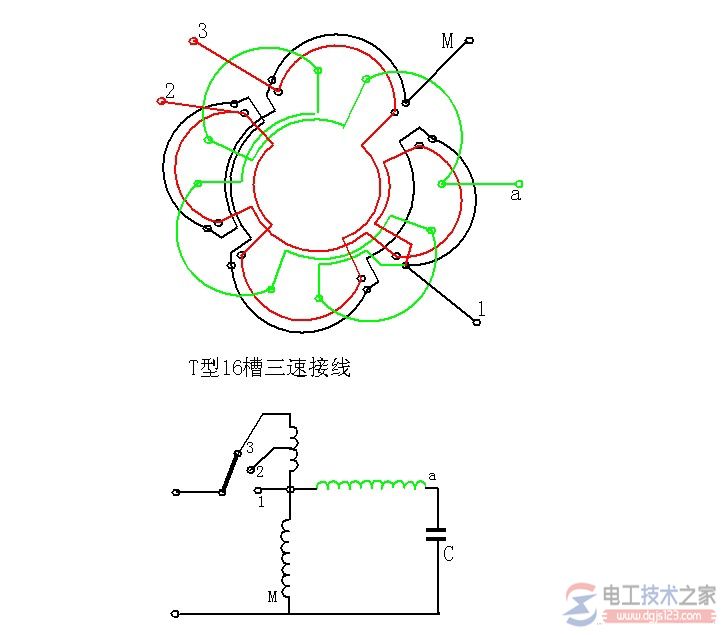

单相调速电机的绕组接线图
如下：
图例说明：
1、红色表示调速绕组,绿色表示付绕组(启动绕组)。
2、M表示主绕组单相电源接入端。
3、a表示付绕组电容接入端.1.2.3分别为快,中，慢三速。
4、具有抽头调速的单相电机采用整钦法，钦线顺序先主绕组再付绕组，后调速绕组。
