定子绕组重绕后怀疑接线有误怎么处理?

来源:电工天下时间:2021-11-09 06:14:46 作者:老电工手机版>>

电动机定子绕组重绕嵌线后,若怀疑接线有误,切不可冒然通电试车。如果线圈的极、相、组接线有误,通电后可能烧毁绕组,尤其是大容量电动机,一旦接线出现差错,绕组更容易烧毁。

可以用一块硅钢片和一根铜条进行检査,方法如下:

定子绕组重绕后怀疑接线有误怎么处理?

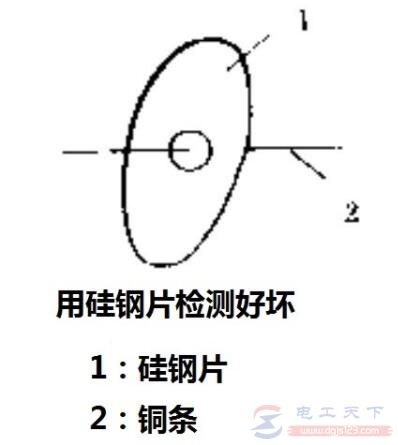

将硅钢片剪成圆形,中间钻一孔,套在铜条上作为转子,对定子绕组施加 30%-50% 额定电压

(1)通电后硅钢片立即转动,说明接线正确;

(2)极、相、组接线有误,硅钢片就不能正常转动,尤其将硅钢片沿定子内圆表面中心放置时,无论是极、相、组还是某一线圈接线错误,硅钢片均不旋转。

如此,即可以很快判断绕组接线是否有误。如果有,便可以及时排除。
