三相异步电动机铭牌数据包括哪些

来源:电工天下   编辑:小电工发布时间:2020-12-07 09:36:48

有关三相异步电动机的铭牌数据,包括三相异步电动机的型号、接法、电压、电流与功率因数、额定转速等,看清三相异步电动机的铭牌数据,方便选购合适的电动机。

三相异步电动机的铭牌数据

1、电动机的型号

用以表明电动机的系列、几何尺寸和极数。

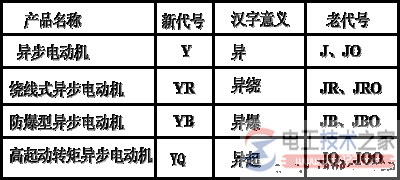

异步电动机产品名称代号:

三相异步电动机的铭牌1

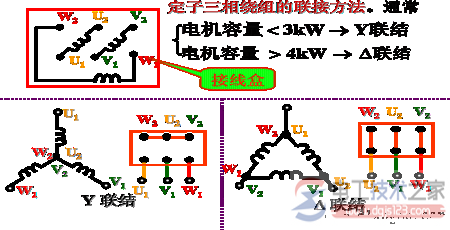

2、线路的接法

三相异步电动机的铭牌2

3、电流

电动机在额定运行时定子绕组的线电流值。

4、电压

电动机在额定运行时定子绕组上应加的线电压值 。

说明:一般规定,电动机的运行电压不能高于或 低于额定值的 5% 。因为在电动机满载或接近满载情况下运行时,电压过高 或过低都会使电动机的电流大于额定值 , 从而使电动机过热。 三相异步电动机的额定电压有 380V , 3000V, 及 6000V 等多种。

5、额定转速

电机在额定电压、额定负载下运行时的转速。来自:电工天下

6、绝缘等级

指电机绝缘材料能够承受的极限温度等级,分为 A 、 E 、 B 、 F 、 H 五级, A 级最低 (105 oC) , H 级最高 (180 oC) 。

7、功率与效率

额定功率是指电机在额定运行时轴上输出的机械功率 P 2 ,它不等于从电源吸取的电功率 P 1 。

8、功率因数

三相异步电动机的功率因数较低,在额定负载时约为 0.7 ~ 0.9 。空载时功率因数很低,只有 0.2 ~ 0.3 。额定负载时,功率因数最高。

注意:实用中应选择容量合适的电机,防止出现 “ 大马拉小车 ” 的现象。
