三相异步电动机转矩公式与机械特性曲线

来源:电工天下   编辑:小电工发布时间:2020-12-08 06:14:13

有关三相异步电动机转矩与机械特性的知识,详细介绍了三相异步电动机的转矩公式,三相异步电动机的机械特性曲线,三相异步电动机的三个重要转矩:额定转矩、最大转矩与起动转矩。

推荐:电动机扭矩是什么

一、三相异步电动机的转矩公式

转子中各载流导体在旋转磁场的作用下,受到电磁力所形成的转矩之总和。

如图:

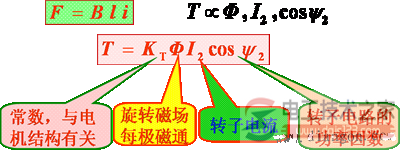

三相异步电动机的转矩公式1

三相异步电动机的转矩公式2

由公式可知:

1、T 与定子每相绕组电压 成正比。 U 1↓→T↓↓

2、当电源电压 U 1 一定时, T 是 s 的函数。

3、R 2 的大小对 T 有影响。绕线式异步电动机可外接电阻来改变转子电阻 R 2 ,从而改变转距。

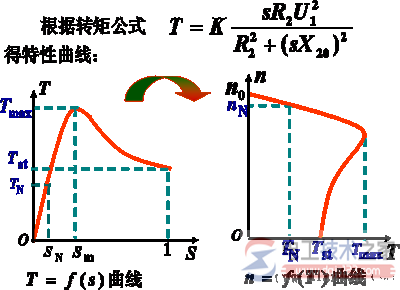

二、机械特性曲线

机械特性曲线

三个重要转矩:

1、额定转矩 T N

额定转矩

2、最大转矩 T max

电机带动最大负载的能力。

3、起动转矩 T st

电动机起动时的转矩。 T st 体现了电动机带载起动的能力。

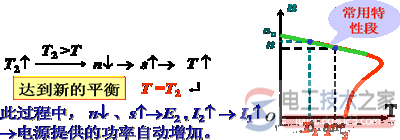

4、电动机的运行分析

电动机的运行

电动机的电磁转矩可以随负载的变化而自动调整,这种能力称为自适应负载能力。来自:电工技术之家

自适应负载能力是电动机区别于其它动力机械的重要特点(www.dgjs123.com,如:柴油机当负载增加时,必须由操作者加大油门,才能带动新的负载) 。

5、U1 和 R2 变化对机械特性的影响

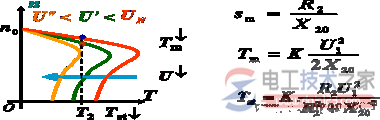

(1)、U 1 变化对机械特性的影响

U 1 变化对机械特性的影响

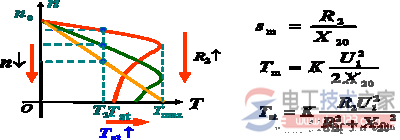

(2)、R 2 变化对机械特性的影响

R 2 变化对机械特性的影响

硬特性:负载变化时,转速变化不大,运行特性好。

软特性:负载增加时转速下降较快,但起动转矩大,起 动特性好。

不同场合应选用不同的电机。如金属切削,选硬特性电 机;重载起动则选软特性电机。
