启动转矩:

三相异步电动机常见启动方式

常见的启动方式:

直接启动(全压启动)

电阻或电抗器将压启动

Y-△将压启动

自耦变压器将压启动

延边三角形启动

1.直接启动

三相异步电动机常见启动方式

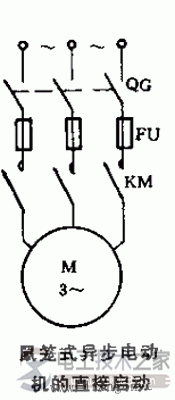

所谓直接启动,就是将电动机的定子绕组通过闸刀开关或接触器直接接入电源,再额定下启动,如图示。由于直接启动的启动电流很大,因此,在什么情况下才允许采用直接启动,主要取决于电动机的果农功率与供电变压器的容量之比值。

直接启动因无需附加设备,且操作和控制简单、可靠、所以,在条件允许的情况下应尽量采用,考虑到目前在大中型厂矿企业中,变压器的容量已经足够大,因此,绝大数中,小型鼠笼式异步电动机都采用直接启动。

2.电阻或电抗器降压启动

三相异步电动机常见启动方式

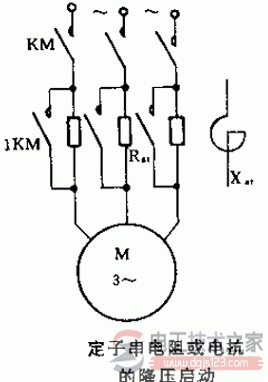

异步电动机采用定子串电阻或电抗器的降压启动原理接线图如图示。启动时,接触器1KM断开,KM闭合,将启动电阻RST串入定子电路,时启动电流减小;待转速上升到一定程度后再将1KM闭合,RST被短接,电动机接上全部电压而趋于稳定运行。

这种启动方法的缺点:

启动转距随定子电压的平方关系下降,其机械特性见图示,故它只适用于空载或轻载启动的场合。

不经济,在启动过程中,电阻器上消耗能量大,不适用于经常启动的电动机,若采用电抗器代替电阻器所需设备较贵,且体积大。

3.星型--三角型降压启动

三相异步电动机常见启动方式

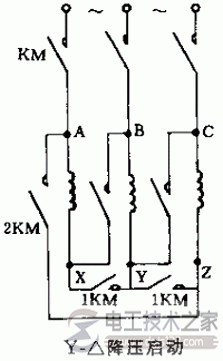

这种启动方法的优点是设备简单、经济、启动电流小;缺点是启动转距小,且启动电压不能按实际需要调节,故只适用于空载或轻载启动的场合,并只适用于正常运行时定子绕组按三角形接线的异步电动机。由于这种方法应用广泛,我国规定4KW及以上的三相异步电动机,其定子额定电压为380V,连接方法为三角形。当电源线电压为380V,它们就能采用星型—三角形换接启动。

4.延边三角型降压启动

三相异步电动机常见启动方式

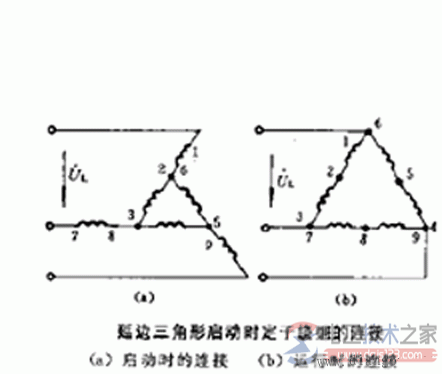

延边三角形启动方法就是在启动时使定子绕组的一部分作三角形连接,另一部分作星型连接,如图示。

从启动时定子绕组连接的图形来看,就好像将一个三角形延长了一样,因此,称为延边三角形。这种启动法时启动时将定子绕组接成延边三角形,启动完了绕组换接成图示的三角形。

这种启动方法对电动机定子绕组的出线有特殊要求,所以用得比较少。
