一例直流电机正反转控制电路的工作原理
来源:电工天下时间:2021-11-28 07:48:28 作者:老电工手机版>>
直流电机正反转控制电路

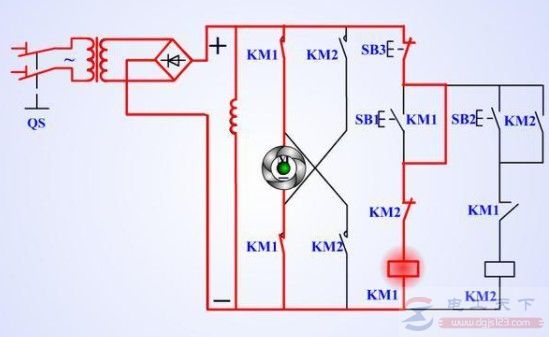

如下图:
图中红色线为电流的走向,这是按下正转按钮SB1的效果。
正反转控制电路的工作原理如下:
1、按下正转按钮SB1的瞬间,KM1线圈得电,KM1的辅助常闭点断开使KM2无法工作,KM1和KM2形成电气互锁。KM1自身的常开点闭合给线圈供电,松开按钮SB1后,KM1自锁持续工作。
2、电机的电源接KM1的主触点,主触电闭合电机正转。先按下SB3停止正转再按SB2,按下的瞬间,KM2自锁,KM2的常闭点断开使得KM1无法工作。同时主触点闭合,电机反向运行。
直流电动机正反转的接线图及接线方法
有关直流电动机正反转的接线图,电枢可逆,用接触器将电机的主回路的正、负极对调一下即可,磁场可逆,用接触器将电机的励磁回路的正、负极对调一下即可。
单相电机正反转的三种接线图
单相电机正反转控制的实现过程,其实就是主线圈与副线圈的接线方式的选择过程,通过控制电动机主副线圈的接线方式,来实现单相电机的正转与反转。
