手动星三角降压启动的接线图及电路组成

来源:电工天下   编辑:小电工发布时间:2016-06-10 20:49:37

手动星三角降压启动的接线图

星三角降压启动,就是以改变电动机绕组接法,来达到降压启动的目的。
启动时,由主接触器将电源给三角形接法的电动机的三个首端,由星点接触器将三角形接法的电动机的三个尾端闭合。
绕组就变成了星形接法,启动完成后,星点接触器断开运转接触器将电源给电动机的三个尾端,绕组就变成了三角形接法。
电动机全压运转,整个启动过程由时间继电器来指挥完成。
星点接触器和运转接触器必须实行连锁。

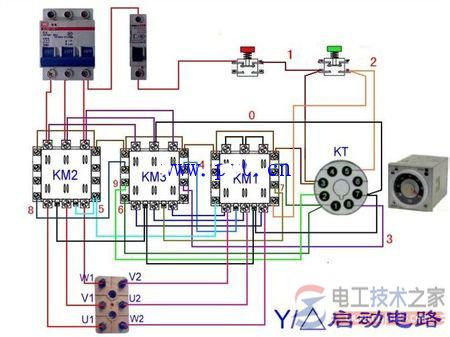

如图所示KM2为主接触器KM1为星点接触器,KM3为运转接触器。KT为时间继电器
手动星三角降压启动
