异步电动机极数如何判断?三相异步电动机极对数判断方法

来源:电工天下时间:2016-05-14 11:51:55 作者:老电工手机版>>

异步电动机极数的判断方法

在铭牌丢失而不知道原异步电动机极数时,可以利用万用表或微安表来测量、判断。

方法:

异步电动机极数

什么是电动机极对数?如何看出一个电动机的极对数?

解答:

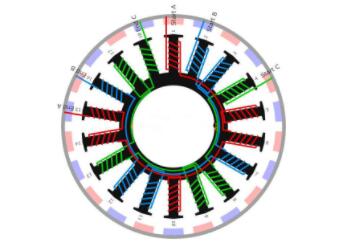

当A、B、C三相每相绕组只有一个线圈均匀对称分布在圆周上,则电流变化一次,旋转磁场转过一圈,这就是一对极。

如果A、B、C三相绕组每相分别由两个线圈串联组成,每个线圈的跨距为1/4圆周,那么三相电流所建立的合成磁场仍然是一个旋转磁场,并且电流变化一次,旋转磁场仅转过1/2转,这就是2对极。

同理,如果将绕组按一定的规则排列,可得3对极、4对极或一般地说P对极。P就是极对数。

极对数P=我们通常所说的极数 / 2。

三相异步电机的同步转速n0=60*f/p  =3000/p   (f为频率   50赫兹)
这样:1对极  n0=3000    2对极   n0=1500      3对极  n0=1000    4对极   n0=7500

三相异步电机由于有转差率(一般为百分之几),所以额定转速略小同步转速,所以可根据电机铭牌上的额定转速看出它的极对数,比如1400多转必为2对极,900多转必为3对极。

如何判断一台三相异步电动机的极对数?

解答:
正常情况下,可以通过电动机的铭牌看出来。

例如:YZR225-8的电机就是8极电机,极对数就是4。

如果没有电机标牌,可以测量电机的转速,工频下,电机的同步转速R=3000/N。

例如:电机实际转速是960转/分钟,说明电机同步转速是1000,电机的极对数就是3000/1000=3.。

附1,三相异步电动机一般几极对数?

三相异步电动机一般几极对数?是用公式N=60F/P(1-S)算电机转速吗?如果可以,这个公式能算出 变频器频率在40HZ 和50HZ的转速分辨是多少?

解答:

三相异步电动机从二级到十多级都有,根据自己需要选取。

那公式计算的是同步转速。N代表同步转速,F代表频率,P代表磁极对数。

例如:二级P=1;六级P=3,根据电机级数可以自己算。

S是电动机暂载率代号,S1代表100%;S2代表40%;S3代表25%即电机负载运行与 停机比值。

附2,三相异步电动机的极对数是多少?

极对数是定子产生的磁场NS为一对极对数。

计算A=60F/S A为极对数F为交流电频率S为电机转速,但不是转速决定极数,而是极数决定转速。一般为1,2,4,6,8,12,16,24,0。

三相交流电机每组线圈都会产生N、S磁极,每个电机每相含有的磁极个数就是极数。由于磁极是成对出现的,所以电机有2、4、6、8……极之分。

n=60f/p n: 电机转速 60: 60秒 f: 我国电流采用50Hz p: 电机极对数
1对极对数电机转速:3000转/分;2对极对数电机转速:60×50/2=1500转/分
在输出功率不变的情况下,电机的极对数越多,电机的转速就越低,但它的扭矩就越大。所以在选用电机时,考虑负载需要多大的起动扭矩。
电动机同步转速公式如下: n=60f/p.
f为频率,单位为Hz.
n为转速,其单位为r/min
p为磁极对数(注意是磁极对数而非磁极的个数,如2极电机p=1)

由于在中国三相交流电的频率为50Hz,因此2极同步转速是3000r/min,4极同步转速是1500r/min,6极同步转速是1000r/min,8极同步转速是750r/min。这几种速度都只是各种极数电机的同步转速,而非实际转速。

附3,三相异步电动机极数是什么?2极,4极,6极有何区别?

三相异步电机“极数”是指定子磁场磁极的个数。定子绕组的连接方式不同,可形成定子磁场的不同极数。电工技术之家

选择电动机的极数是由负荷需要的转速来确定的,电动机的极数直接影响电动机的转速,电动机转速=60乘以频率再除以电动机极对数,即n=60f/p (注意:P为电机极对数,例如2极的电机p=1=电机极数/2,而不是直接的电机的极数2)。

电动机的电流只跟电动机的电压、功率有关系。

绕组的一来一去才能组成回路,也就是磁极对数,是成对出现的,极就是磁极的意思,这些绕组当通过电流时会产生磁场,相应的就会有磁极。三相交流电机每组线圈都会产生N、S磁极,每个电机每相含有的磁极个数就是极数。由于磁极是成对出现的,所以电机有2、4、6、8……极之分。

电机的极数与同步转速是对应的,(电机的极数与电机的同步转速成反比,电机极数越多,转速越低),即:
2极的电机的同步转速为3000r/min
4极的电机的同步转速为1500r/min
6极的电机的同步转速为1000r/min
8极的电机的同步转速为750r/min
......
以上的电机转速为同步转速,实际上,三相异步电动机的实际转速会略低于此同步转速,这也是为什么称呼“异步”电动机的原因,具体每个型号的具体转速都不相同,具体请参考各电机厂的三相异步电动机极数参数。

附4,决定电机极对数的因素有哪些?

电机磁极的绕组线圈的数量决定电机极对数。电机的极对数是指转子(或定子)有多少对N、S极。极数是N、S极总共的个数。

电机每组线圈都会产生N、S磁极,每个电机每相含有的磁极个数就是极数。由于磁极是成对出现的,所以电机有2、4、6、8……极之分。

电机极对数和电机转速的关系:
n=60f/p n: 电机转速 60: 60秒 f: 我国电流采用50Hz p: 电机极对数
1对极对数电机转速:3000转/分;2对极对数电机转速:60×50/2=1500转/分
在输出功率不变的情况下,电机的极对数越多,电机的转速就越低,但它的扭矩就越大。所以在选用电机时,考虑负载需要多大的起动扭矩。
电动机同步转速公式如下: n=60f/p.
f为频率,单位为Hz.
n为转速,其单位为r/min
p为磁极对数(注意是磁极对数而非磁极的个数,如2极电机p=1)
由于在中国三相交流电的频率为50Hz,因此2极同步转速是3000r/min,4极同步转速是1500r/min,6极同步转速是1000r/min,8极同步转速是750r/min。这几种速度都只是各种极数电机的同步转速,而非实际转速。
