怎么用万用表判断单相电机的好坏,七张图让你一清二楚

来源:电工天下时间:2022-06-26 16:18:42 作者:老电工手机版>>

有关单相电机的测量方法,如何用万用表来判断单相电机的好坏,其实可用到的方法不止一种,本文用七张图帮你解开心中困惑,借助万用表轻松测量出单相电机的好坏,七张图让你一清二楚,快来看下。

万用表判断单相电机的好坏

常见的单相电机如下图所示:

怎么用万用表判断单相电机的好坏,七张图让你一清二楚

图1:单相电机

这是一种经常见到的单相电机,加了一个启动电容,怎么用万用表在不通电的情况下测量电机的好坏,第一步需要了解清楚这种单相电机的内部结构。

怎么用万用表判断单相电机的好坏,七张图让你一清二楚

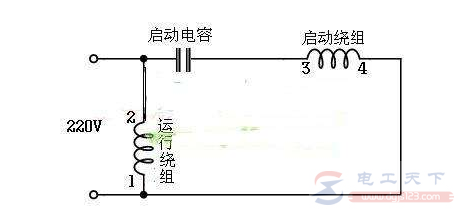

图2:内部简易图

电机内部有两个绕组,一个主绕组(运行绕组),一个是副绕组(启动绕组),可以用万用表的电阻档来判断绕组的好坏。

怎么用万用表判断单相电机的好坏,七张图让你一清二楚

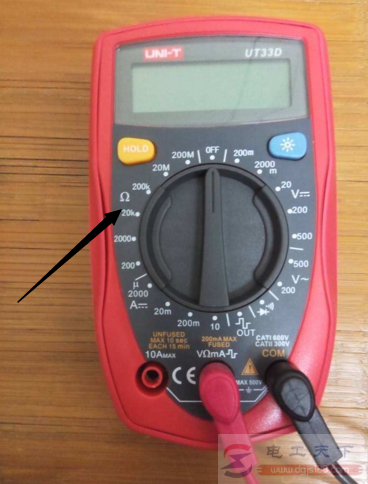

图3:万用表的电阻档

怎么用万用表判断单相电机的好坏,七张图让你一清二楚

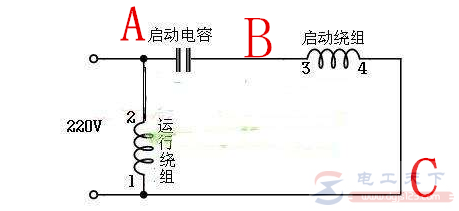

图4:编号

由上图可知,AB之间的阻值是两个绕组串一起的结果,所以阻值最大。BC的阻值是启动绕组次之,AC的阻值是运行绕组阻值最小,并且满足AC+BC=AB。大多数单相电机的主绕组阻值都小于副绕组,另外C点是公共端,单相电源接AC或BC都行,区别在于正反转状态不同。

怎么用万用表判断单相电机的好坏,七张图让你一清二楚

图5:零线是公共端

以上图为例,只是改变火线的位置,电容的两端就是改变方向的地方。当然,单相电机的火线和零线可以接反。

怎么用万用表判断单相电机的好坏,七张图让你一清二楚

图6:加个换向开关

对该单相电机加换向开关的方法,就是切换电容两端的接线。万用表判断绕组正常之后,还需要测量绕组对地的绝缘。

在正常工作时电机的外壳接地,可以以直接测绕组和电机外壳之间是否有阻值。如果绝缘良好电机就是好的,也就是阻值无穷大。如果不知道测量哪一根,就把三根线都测一下,三根线都和外壳绝缘,就说明没有问题。

怎么用万用表判断单相电机的好坏,七张图让你一清二楚

图7:外壳和绕组之间的绝缘,此为三相电机,单相测法相同

这里建议用摇表进行测量,万用表只能做初步测量与判断,对于小型电机来说,准确率相对比较高。
