潜水泵异步电动机的结构(JQB型电泵的结构)
来源:电工天下 编辑:小电工发布时间:2019-12-06 09:48:45
有关潜水泵异步电动机的结构,JQB型电泵由三相异步电动机、水泵和密封部件等组成,包括放气封口塞、放油封口塞、整体式密封盒等结构部件。
潜水泵异步电动机的结构
结构:常用的JQB型电泵由三相异步电动机、水泵和密封部件等组成,其结构如图5-21。
在电泵下部,采用一台全封闭水外冷鼠笼式三相异步电动机;在电泵上部,装配有离心泵、混流泵或轴流泵。
密封部件较多:在电泵中部,整体式密封盒起防水密封作用,使电动机的轴身基本上不漏水;采用装卸式塑料屏蔽套来密封电动机的绕组;在电动机的各固定止口配合处均采用橡胶环进行密封。

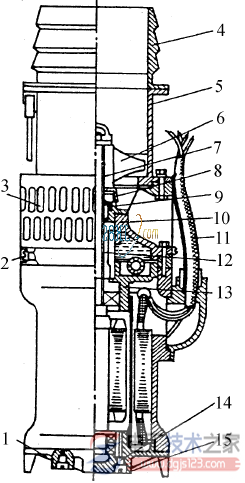

图5-21 常用JQB型电泵的结构
1放气封口塞
2放油封口塞
3格栅
4管接头
5导向件
6叶轮
7键
8甩水器
9轴承套座
10进水节
11畅缆
12整体式密封盒
13上端盖
14放水封口塞
15下端盖
以上就是潜水泵异步电动机的结构,由(电工天下 www.dgjs123.com)小编收集整理。
