倒顺开关的简单接法

来源:电工天下时间:2022-07-22 05:55:27 作者:老电工手机版>>

以下为疏通机的内部,很多维修电器的地方说不会接,或许是对这么小的活儿不感兴趣吧,以下介绍了倒顺开关的简单接法,应用在本例中也是可以的,下面一起来了解下。

倒顺开关的接法

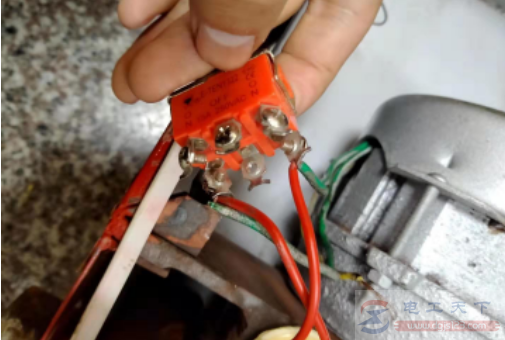

如图所示:

倒顺开关的简单接法

研究了很长时间,先不管接错会不会烧坏机器,先进行连接再说。

倒顺开关的简单接法

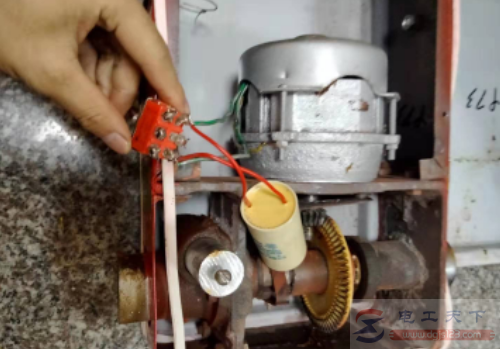

失败了几次,最后终于把这个倒顺开关接好了,弄明白了就会很简单,反而是作为门外汉时,才会有太多的懵懂。

倒顺开关的简单接法

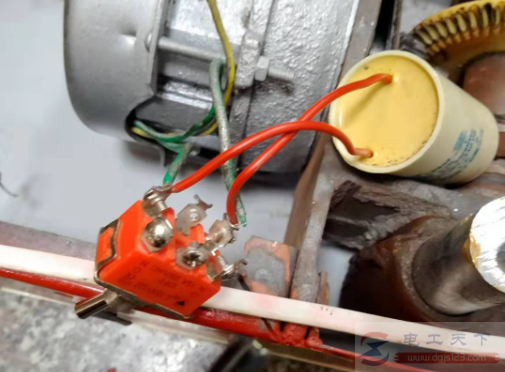

具体怎么接线,电机有3根线出来,一个主线,还有两根副线。两根副线是按照下图那样,将倒顺开关和电容接好即可。

倒顺开关的简单接法

剩下的电源线接在两个中间接线处,还有一个电机主线直接接在现在没有接的一边,然后找一个3cm长的接在另一边,如此就行。必须要接稳,防止发生短路。
