三相异步电动机的制动控制方式与控制线路图
来源:电工天下时间:2019-12-04 21:27:44 作者:老电工手机版>>
有关三相异步电动机的制动控制方式与线路图,制动控制的方法常用的有二类,即机械制动与电力制动,经常采用的机械制动设备是电磁抱闸,电磁抱闸制动控制线路的工作原理。
三相异步电动机的制动控制方式
某些生产机械,如车床等要求在工作时频繁的起动与停止;有些工作机械,如起重机的吊勾需要准确定位,这些机械都要求电动机在断电后迅速停转,以提高生产效率和保护安全生产。
电动机断电后,能使电动机在很短的时间内就停转的方法,称作制动控制。
制动控制的方法常用的有二类,即机械制动与电力制动。
以下是二种控制方法的详细说明。
一、机械制动

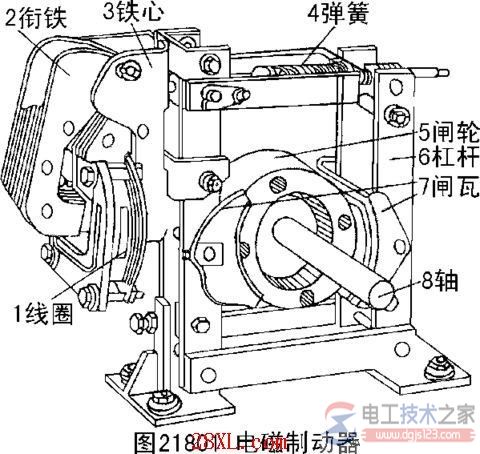

机械制动是利用机械装置,使电动机迅速停转的方法,经常采用的机械制动设备是电磁抱闸,电闸抱闸的外形结构如图21801所示。
(图1)电闸抱闸的外形结构图
电磁抱闸主要由两部分构成:
制动电磁铁和闸瓦制动器。
制动电磁铁由铁芯和线圈组成;线圈有的采用三相电源,有的采用单相电源;闸瓦制动器包括:闸瓦,闸轮,杠杆和弹簧等。
闸轮与电动机装在同一根转轴上. 制动强度可通过调整弹簧力来改变。电工:www.dgjs123.com
一)电磁抱闸制动控制线路之一

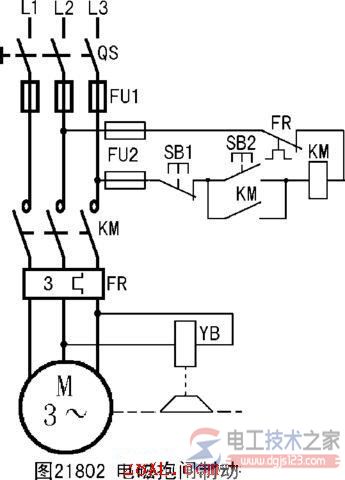

电磁抱闸制动控制线路之一如图:
电磁抱闸制动控制线路图
电磁抱闸制动控制线路的工作原理:接通电源开关QS后,按起动按钮SB2,接触器KM线圈获电工作并自锁。
电磁抱闸YB线圈获电,吸引衔铁(动铁芯),使动、静铁芯吸合,动铁芯克服弹簧拉力,迫使制动杠杆向上移动,从而使制动器的闸瓦与闸轮分开,取消对电动机的制动;
与此同时,电动机获电起动至正常运转。
当需要停车时,按停止按钮SB1,接触器KM断电释放,电动机的电源被切断的同时,电磁抱闸的线圈也失电,衔铁被释放,在弹簧拉力的作用下,使闸瓦紧紧抱住闸轮,电动机被制动,迅速停止转动。
