三相鼠笼式电动机的结构与原理
一、电动机的结构
我国生产的冷藏箱(柜).其压缩机所配的电动机,多采用封闭自扇冷却式、三相鼠笼式、异步电动机。

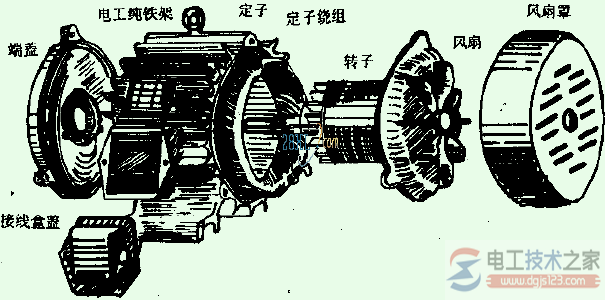

电机主要由定子部分和转子部分组成,另外还有端盖轴承和风扇等。
如图:

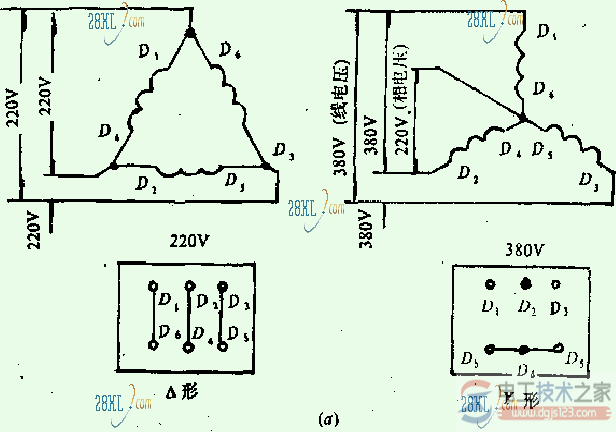

这种电动机定子绕组的二种接线方法:星形接法和三角形接法。
接线方法是根据电力网的线电压和各绕组的额定电压而定。来自:电工技术之家
电力网的线电压是380v,电动机各相绕组的额定电压是220v时,必须采用星形连接法。

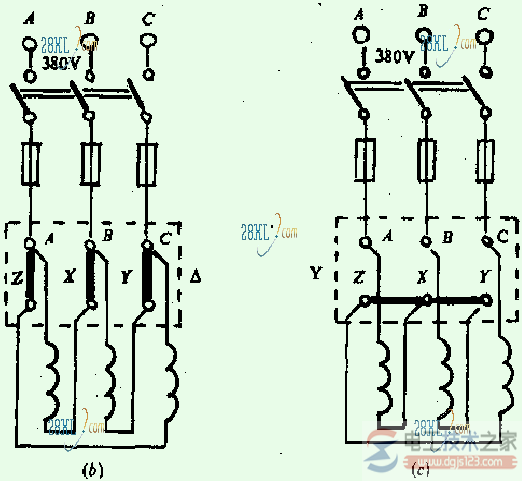

如电动机各相绕线组的额定电压也为380v,则采用三角形连接法。三角形星形的连接方法见(图).
二、三相异步电动机的工作原理
当定子绕组接通三相交流电时,使绕组产生旋转磁场,并以同步转速在空间顺时针或逆时针方向旋转,转子导体切割旋转磁场的磁力线产生感应电动势,电动势在转子导线内产生电流,电流与旋转磁场相互作用产生电力,形成电磁转矩,因此转子就顺着旋转磁场的方向旋转。
