水泵四条线中一条地线,另外黑、红与蓝线对应哪三相

来源:电工天下   编辑:小电工发布时间:2021-04-12 11:28:48

水泵是电机与水泵的机械装置直接连接的一种提水机具,无论三相交流水泵的功率大小,工作原理都是一样的。

三相交流电机的特点,就是任意改变三相交流的相位(A、B、C三相)的接入三相交流电机的输入端(这里用U、V、W三相作为电机的输入接线端)。如果水泵电机的三相输入电线接反,水泵电机带动的旋转方向不是顺时针就是逆时针,那么机械装置的叶片是不会抽水的。也就是水泵不出水,任意更换其中两根导线就可以抽水了。

水泵四条线中一条地线,另外黑、红与蓝线对应哪三相

水泵电机最好在三相交流电源输入端用一个具有漏电保护的断路器,漏电断路器额定电流大小要看水泵电机的额定电流是多少,按照比额定电流大1.25倍选择断路器,这样在电机出现问题或漏电时,可以保护水泵。

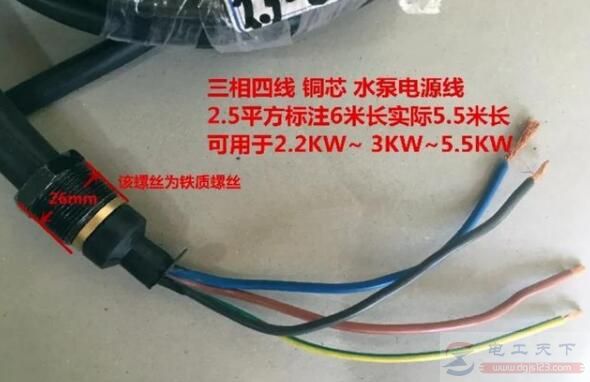

水泵中的电线黑、红、蓝色线,并没有三者究竟必须接A、B、C的规定。但接地线是有规定的,一般接地(防止在使用过程中水泵电机漏电造成人体伤害)称为保护接地装置线,都是用黄绿双色表示接地线。见下图:

水泵四条线中一条地线,另外黑、红与蓝线对应哪三相

假如接地线没有办法确定,可以用万用表的欧姆挡位测量下,一般与水泵电机的外壳连接在一起的,电阻值为0Ω。

判断三相交流水泵电机与判断普通三相交流电机的方法一样,三根导线的电阻值视水泵电机的功率大小,其电阻值不一样,但三者之间的电阻值基本上完全一样。

三相线的对外壳绝缘电阻值一定要大于0.5MΩ,才可以正常使用,一般绝缘电阻值越大越好。
