架空线路导线通过叉接法进行连接

来源:电工天下   编辑:小电工发布时间:2020-07-29 09:42:49

有关架空线路导线的叉接法,铜绞线及导线截面积在35mm2及以下的铝绞线,多采用叉接法连接,叉接法的具体操作方法如图,感兴趣的朋友参考下。

架空线路导线的叉接法

铜绞线及导线截面积在35mm2及以下的铝绞线,多采用叉接法连接,这种接法的导线连接长度一般为200~ 300mm。

叉接法的具体操作方法,如下图:

导线的叉接法

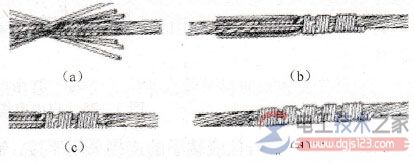

图1 导线的叉接法

1、先把导线接头长度的1/2顺序拆开拉直,去掉表面的污垢,做成“伞骨”的样子;

2、把两个伞骨每隔一股互相交叉插到底,把插好的线拢在一起,用电工钳压紧,用同导线一样的单股线在中间缠绕50mm,绕完后将绑线头弯成直角靠拢在导线上,再用导线本身的单股线压住绑线头,并逐步向两端缠绕;

3、绕完一股后,再用另一股线头把余下的前股线尾压在下面,继续缠绕,直到绕完为止。

4、最后一股缠完后,与前边压住的线头拧成小辫收尾,接头接好后涂上少量中性的凡士林油或导电膏,以减少氧化膜的产生。
