自恢复保险丝如何使用_自恢复保险丝怎么用

来源:电工天下时间:2020-05-25 08:54:04 作者:老电工手机版>>

有关自恢复保险丝的使用方法,在众多品类的保险丝中,自恢复保险丝有其特定的功能,在使用时需要注意的事项有所不同,一起来了解下。

自恢复保险丝怎么用

自恢复保险丝选型需要注意哪些细节,一起了解下吧。

1、确定电路的参数:

a 最大工作环境温度 b 标准工作电流 c 最大工作电压(Umax) d 最大故障电流(Imax)

2、选择能适应电路最大环境温度和标准工作电流的自恢复保险丝元件:

使用温度折减{环境温度(℃)的工作电流(A)}表并选择与电路最大环境温度最匹配的温度。浏览该栏以查阅等于或大于电路标准工作电流值。

3、将所选元件的最大电气额定值与电路最大工作电压和故障电流作比较:

使用电气特性表来验证您在第2步中所选的元件是否将采用电路的最大工作电压和故障电流。查阅装置的最大工作电压和最大故障电流。确保Umax和Imax大于或等于电路的最大工作电压和最大故障电流。

4、确定动作时间:

动作时间是当故障电流出现在整台装置上时将此元件切换到高电阻状态所用的时间量。为了提供预期的保护功能,明确自恢复保险丝元件的工作时间是很重要的。

如果选择的元件动作过快,则会出现异常动作或有害的动作。如果元件动作过慢,则受到保护的组件在元件切换到高电阻状态之前可能损坏。

使用25℃的典型动作时间曲线来确定自恢复保险丝元件的动作时间对于电路来说是过快还是过慢。如果是则返回第2步重新选择备用元件。

5、验证环境工作温度:

确保应用场合的最小和最大环境温度在自恢复保险丝元件的工作温度范围内。大多数自恢复保险丝元件的工作温度范围介于-40℃到85℃。

6、验证自恢复保险丝元件的外形尺寸:

使用外形尺寸表来将您选择的自恢复保险丝的外形尺寸与应用场合的空间条件比较。

自恢复保险丝如何使用

篇二,自恢复保险丝怎么接在电路里使用

直接接在正极即可,如果要想在800mA时断开,要买800/2.5=320mA的保险丝,一般自恢复保险丝在电流是额定电流2到2.5倍的时候才会断开。

附1,什么是自恢复保险丝

自恢复保险丝,是针对传统一次性熔断保险丝命名的。功能也是在电路中起到保险丝的作用,只是它保护后可以自己恢复,可以重复保护而不需要拆卸和更换。

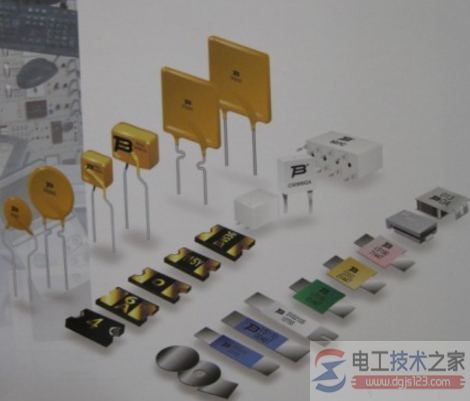

根据材料自恢复保险丝具有高分子自恢复保险丝、陶瓷自恢复保险丝。根据不同封装形式分为插件自恢复保险丝和贴片自恢复保险丝。

这里说的自恢复是指电路出现异常大电流时,自恢复保险丝启动保护,启动保护时电路中电流并没有完全中断,只是瞬时降低到很微弱的细小电流,这时的电路上的设备会停止工作。

待手动断电并排除故障后,重新恢复通电时,自恢复保险丝就会自动恢复到保护前状态,不需要更换保险丝,电路就可以恢复正常工作了。若是故障没有排除,或是故障再次出现,重新通电后,自恢复保险丝仍然会再次启动保护。

知识点总结:

1、自恢复保险丝是不同于传统一次性熔断保险丝,可以多次保护电路而不需要拆卸和更换;

2、自恢复保险丝启动保护后电路并未完全中断,电路中仍有微小电流,电流很微弱,可以让自恢复保险丝维持在保护状态,这时电路上的其他设备是无法工作的;

3、自恢复保险丝启动保护前后主要变化,保护前是常温,保护后温度升高,内部温度达到130℃,

4、自恢复保险丝启动保护后,设备停止工作,需要先手动断电,排除故障后再恢复通电,电路才能恢复正常工作。

5、自恢复保险丝恢复的过程,是自身温度降低的过程,断电后,无电流经过不再发热,散热恢复启动前的温度和状态。

篇三,自恢复保险丝选型方法

在自恢复保险丝选型是要根据所用产品的电压,电流和保护电流等来选择合适的产品。

方法如下:

1.首先确定被保护电路正常工作的最大环境温度,电路中工作电流,最大工作电压,要求的保护电流,动作时间等参数

2.根据被保护电路或产品的特点选择出适用的自恢复保险丝是插件保险丝还是贴片保险丝。

3.根据最大工作电压选择出耐压等级大于或等于最大工作电压的产品系列

4.根据电路工作最大环境温度和电路中工作电流,对照自恢复保险丝温度折减率选出维持电流适合的产品规格

5.根据该型号的自恢复保险丝的动作时间曲线图确认选出的产品是否符合要求动作保护时间。

6.对照规格书中提供的数据,确认该种规格热敏电阻的尺寸符合要求。

例如,某控制电路需要过流保护,其工作电压为48伏特、电路正常工作时电流为450毫安、电路的环境温度为50℃。要求电路中电流达到1.4安培时实现保护和电路为5安培时2秒内能够对电路进行迅速保护。

可以根据其工作电压48伏特,首先选择耐压等级为60伏特的wh60系列自恢复保险丝产品,然后对照该系列产品的维持电流与温度关系列表选择wh60-065或wh60-075两种规格的产品,再根据动作时间与电流的关系图发现,5安培时wh60-065和wh60-075的动作时间都为1秒钟左右的动作时间,但是wh60-065的保护动作电流1.3安培不符合要求,因而最终应选择wh60-075规格的自恢复保险丝。

可知,自恢复保险丝的选型可以根据上面的6步法进行选型。但是很多要求保护的电路很复杂,具体的选型还是要根据具体情况进行选型后最经过实验测试后最确定最终合适的产品。
