万用表的分类_万用表的工作原理

来源:电工天下   编辑:小电工发布时间:2020-04-20 10:29:37

有关万用表的分类,万用表的二种常见类型:指针式万用表、数字式万用表,并介绍了万用表的工作原理,以及万用表在使用中要注意的问题,一起来了解下。

万用表的分类及原理

万用表

万用表是电流表\\电压表\\欧姆(电阻)表综合在一个表上称为万用表。

一、万用表的分类

万用表有基于磁电式微安表头的指针(模拟)万用表和基于(一般为双积分式)AD转换的(200mV)电压表头的数字式万用表2种:

1、指针式万用表

磁电式微安表头的结构为轴承游丝结构:一个线圈被宝石轴承支撑在径向磁场中,一对像盘蚊香状的游丝提供回0扭转力矩,这个回0力矩正比于偏转角。

当线圈通电流I时,矩形线圈的两个和磁场垂直的两个边产生安培力,对于支撑在磁场中的线圈构成电磁扭转力矩,电磁力矩和线圈通的电流I呈正比,和游丝的回0力矩方向相反。

当电流的电磁力矩和机械回0反力矩这两个力矩平衡时,线圈偏转的角度就代表了电流I的大小。

在线圈上设置的指针就指示了电流的值。

指针式表头的原理实际上就是通电线圈在磁场中受到电磁力作用(马达原理)而偏转。

由于宝石轴承支撑,游丝提供和电流力矩相反的机械力矩这种结构,受到轴承摩擦力矩的影响,表头的灵敏度受到限制,近几年来,采用了悬丝式结构(也称为张丝式结构),替代了轴承游丝式结构,悬丝直接把线圈悬挂在磁场中,悬丝的扭转力矩提供了正比于偏转角的回0力矩,也就是机械反力矩,这种结构的电流表头,灵敏度高,但是过载能力差,易损坏,在万用表中很少采用。而在指针式万用表中多采用抗过载能力强的轴承游丝式结构的直流表头。

在电流表头的基础上,增加并联的分流电阻,构成了不同量程的直流电流表

在电流表头的基础上,串联不同的分压电阻,构成了不同量程的直流电压表。

在电流表头的基础上,结合万用表内部的电池,构成了测量电阻的欧姆表。

在直流电压表上的基础上,加二极管整流,可以构成测量电压的交流电压表。

大多数指针万用表没有交流电流当,少数指针万用表内部有交流互感器,再整流后结合直流电流表构成交流电流表。

虽然指针万用表的内部都有电池,但电池只提供欧姆挡的电源,所以绝大多数指针式表头内部是工作在无源方式,二极管整流的非线性影响比较大,所以交流电压挡的小电压误差较大。

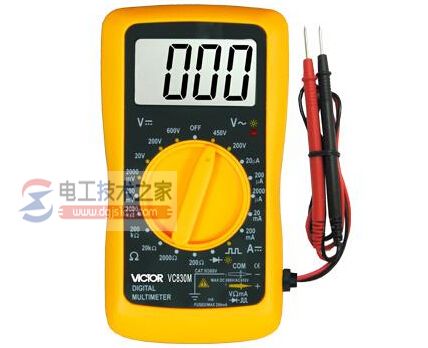

2、数字式万用表

4位半和3位半的绝大多数数字万用表的表头为200mV的双积分式电压表,其输入阻抗很高。

在电压表头的基础上,用电压表头测量电流取样电阻上的电压,可以构成了不同量程的直流电流表。

在电压表头的基础上,用电压表头测量串联分压取样电阻上的电压,可以构成了不同量程的直流电压表。

数字万用表是有源的,内部具有有源放大器。

利用运算放大器的R/V转换电路,可以构成线性欧姆表。

利用精密整流电路,数字万用表可以测量交流电压和电流,量程可以小到mV级

现在的数字万用表在原来的交直流电压\\电流\\欧姆表基础上,还增加了二极管测量,三极管放大倍数测量等等功能。

万用表简称万用电表,是我们在电子设计制作中一个必不可少的工具。万用表不尽能测量电流、电压、电阻还可以测量三极管的放大倍数,频率、电容值、逻辑电位、分贝值等。万用表有很多种,现在最流行的有机械指针式的和数字式的万用表。

二、万用表的原理

万用表的基本原理是利用一只灵敏的磁电式直流电流表(微安表)做表头。当微小电流通过表头,就会有电流指示。但表头不能通过大电流,所以,必须在表头上并联与串联一些电阻进行分流或降压,从而测出电路中的电流、电压和电阻。

万用表

1、测直流电流原理

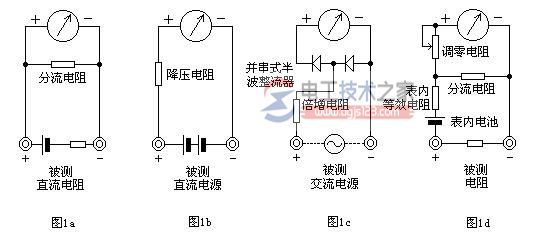

如图1a所示,在表头上并联一个适当的电阻(叫分流电阻)进行分流,就可以扩展电流量程。改变分流电阻的阻值,就能改变电流测量范围。

2、测直流电压原理

如图1b所示,在表头上串联一个适当的电阻(叫倍增电阻)进行降压,就可以扩展电压量程。改变倍增电阻的阻值,就能改变电压的测量范围。

3、测交流电压原理

如图1c所示,因为表头是直流表,所以测量交流时,需加装一个并、串式半波整流电路,将交流进行整流变成直流后再通过表头,这样就可以根据直流电的大小来测量交流电压。扩展交流电压量程的方法与直流电压量程相似。

4、测电阻原理

如图1d,在表头上并联和串联适当的电阻,同时串接一节电池,使电流通过被测电阻,根据电流的大小,就可测量出电阻值。改变分流电阻的阻值,就能改变电阻的量程

万用表是比较精密的仪器,如果使用不当,不仅造成测量不准确且极易损坏。但是,只要我们掌握万用表的使用方法和注意事项,谨慎从事,那么万用表就能经久耐用。

三、万用表的使用注意事项

1、测量电流与电压不能旋错档位。如果误将电阻档或电流档去测电压,就极易烧坏电表。万用表不用时,最好将档位旋至交流电压最高档,避免因使用不当而损坏。

2、测量直流电压和直流电流时,注意“+”“-”极性,不要接错。如发现指针开反转,既应立即调换表棒,以免损坏指针及表头。

3、如果不知道被测电压或电流的大小,应先用最高档,而后再选用合适的档位来测试,以免表针偏转过度而损坏表头。所选用的档位愈靠近被测值,测量的数值就愈准确。

4、测量电阻时,不要用手触及元件的裸体的两端(或两支表棒的金属部分),以免人体电阻与被测电阻并联,使测量结果不准确。

5、测量电阻时,如将两支表棒短接,调“零欧姆”旋钮至最大,指针仍然达不到0点,这种现象通常是由于表内电池电压不足造成的,应换上新电池方能准确测量。

6、万用表不用时,不要旋在电阻档,因为内有电池,如不小心易使两根表棒相碰短路,不仅耗费电池,严重时甚至会损坏表头
