福禄克数字万用表不同档位的用法详解
来源:电工天下时间:2022-01-03 08:06:18 作者:老电工手机版>>
有关福禄克数字万用表的知识,在众多的万用表品牌中,福禄克数字万用表质量上乘,已成为电工人员必须的仪表之一,那么福禄克数字万用表不同档位怎么使用,需要注意什么问题,下面来了解下。
福禄克数字万用表的用法

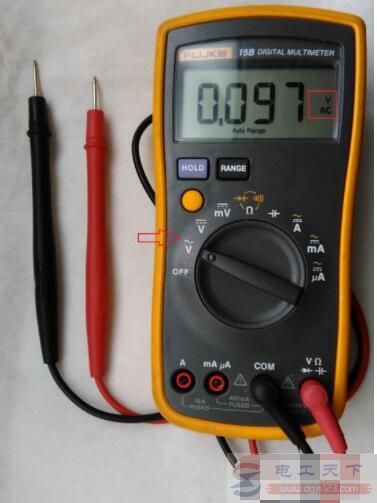

先介绍下数字万用表的交流电压档位,把转换开关拨动到V~,表笔分红表笔和黑表笔,红表笔一般接正极(+),黑表笔一般接负极(-)或地(GND),交流电无正负之分,比如市电220V就是交流电,两个表笔插入电源插座孔中即可显示电压数值。
注意,红黑表笔不能短接,否则就会引起短路跳闸现象,手不能触摸表笔的金属部分,防止危及人身安全。
1、直流电压档位
直流电压是经过电子元器件整流过的电压,一般直流电压有+5V、+12V、+24V、-12V等,在测量时把转换开关拨到V-处,红笔接测量点,黑笔接地(GND),屏幕上显示的就是当前的直流电压。

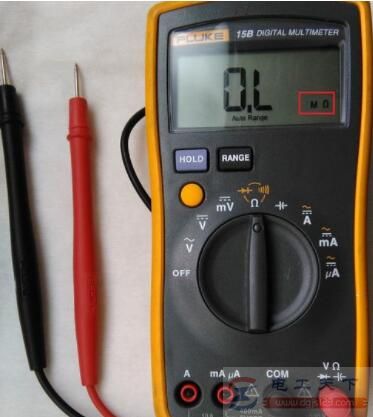

2、欧姆档位
该档位用于测量电阻,将转动开关拨至Ω,红黑表笔接到电阻两端的金属部分,屏幕上可以显示电阻数值,此万用表是自适应测量范围,不需要设置量程。

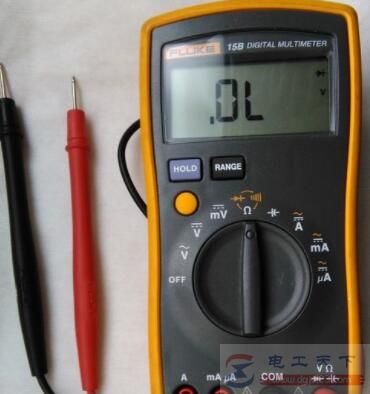

3、二极管档位
此档位用来测量电路的二极管是否烧坏,转动开关还是在Ω档位,此时按一下黄色按钮,即可切换到二极管档位。
二极管具有单向导通性质,红笔接+极,黑笔接-极,处于导通,红笔接-极,黑笔接+极,处于不导通状态。

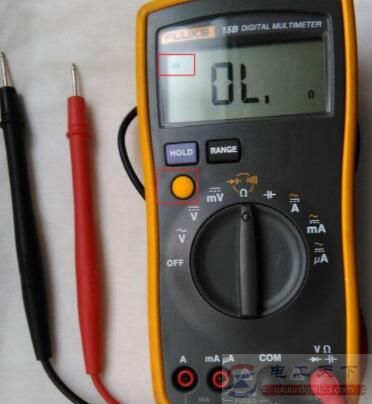

4、蜂鸣档
主要测量电路中是否短路或断路的情况,转动开关还是在Ω档位,此时按两下黄色按钮,即可切换至蜂鸣档。
测量方法:红笔接导线的A端,黑笔接导线的B端,蜂鸣器响,证明线是通的,蜂鸣器不响,证明线是开路的,意思就是A和B直接是断开的状态。

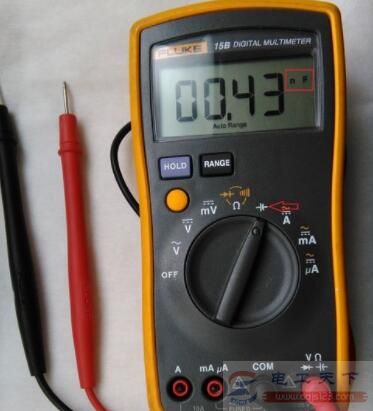

5、电容档位
此档位是测量电容值的,转动开关拨至||档,一般红表笔接+极,黑表笔接-极,屏幕上显示的数值就是电容值,和电容体上标示的是差不多的数值。

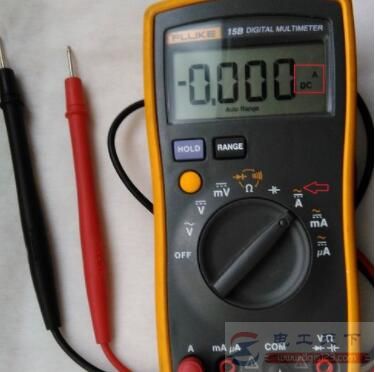

6、电流档位
转动开关拨至A档,测量方法:将红表笔插头插到“A”孔中,红表笔和黑表笔分别串联到电路中,即可显示电路中的电流值,一般很少用到此档位。
数字万用表的使用注意事项
1、使用万用表之前,先进行“机械调零”,即在没有被测电量时,将万用表指针指在零电压或零电流的位置上。
2、在使用万用表的过程中,不能用手去接触表笔的金属部分,不仅可以保证测量的准确,还可以保证人身安全。
3、在测量某一电量时,不能在测量的同时换档,尤其在测量高电压或大电流时,更需要特别注意。否则,会使万用表毁坏。如需要换挡,应先断开表笔,换挡后再测量。
4、在使用万用表时,必须水平放置,以免造成误差。同时,注意避免外界磁场对万用表的影响。
5、万用表使用完毕,需要将转换开关置于交流电压的最大挡。如果长期不使用,则要将万用表内部的电池取出,以免电池腐蚀表内其它器件。
