万用表怎么测电线短路,巧用蜂鸣器档测短路与断路问题

来源:电工天下   编辑:小电工发布时间:2020-01-16 10:50:15

给你一个万用表,让你用它来查查线路中是否有短路或断路,你知道如何操作吗,有关万用表怎么测电线短路的问题,这里重点介绍下用万用表的蜂鸣器档测短路与断路的方法。

万用表怎么测电线短路

万用表怎么测电线短路,巧用蜂鸣器档测短路与断路问题

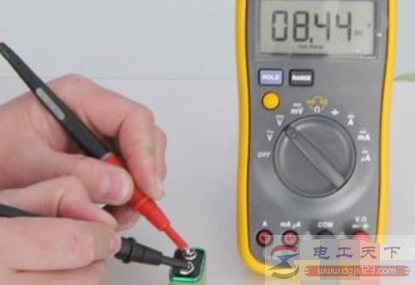

1、万用表测量短路

万用表的用途广泛,用来测量电路中是否有短路,就是其常用的功能之一,在用万用表检测短路的问题时,一定要先断电,再测量。

测量方法:万用表功能开关调到蜂鸣器档,把两个表笔放在两个待测试的端子上,有蜂鸣声,且导通电压值很小,则表示两点之间短路。

万用表怎么测电线短路,巧用蜂鸣器档测短路与断路问题

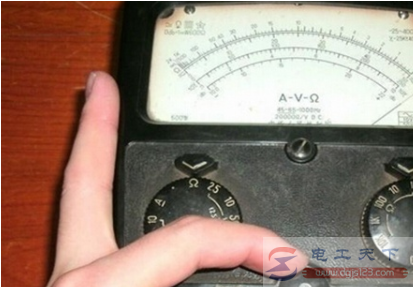

2、万用表测量线路绝缘

另外一种用万用表测量短路的方法,就是用万用表测量线路绝缘的功能,来判断线路是否短路。

以测量单相对地绝缘为例,当绝缘值为零(金属性接地)或很低(非金属接地)时,则表示此此相线路接地,在不接地时,绝缘值较高。

然后,用万用表来测量相间绝缘,当相间绝缘为零时,表示两相线路之间存在短路。

万用表怎么测电线短路,巧用蜂鸣器档测短路与断路问题

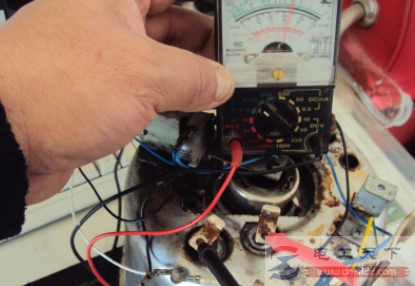

3、万用表检测短路或断路

无论用万用表测量短路,还是用万用表测量断路,均是十分方便的。

首先,在确保线路没电的情况下,用电阻档(指针表放RX10档,数字表有时称通断档),将两表棒接触要测的两点(或两线),指针表不动则为断路,满度甩过去则为短路。

如果使用的是数字万用表,则数字没有变化,也没声音时,则为断路。当万用表有叫声,或数字为零时,则为短路的情况。

以上就是万用表测量电线短路或断路的方法,希望对大家有所帮助。
