怎么用万用表排除短路问题,万用表测量短路的方法详解

来源:电工天下   编辑:小电工发布时间:2020-01-16 10:19:11

短路是电源未经负载直接行成加路造成的,怎么用万用表来测量短路,怎么用万用表排查短路的问题,测短路就是测通断,用指针万用表或数字万用表均可,可以使用蜂鸣档或电阻档来测量。

万用表测量短路的方法

测量电路中是否存在短路,必须在没有电的情况下测量。

电源未经负载接入电路中形成回路,就会造成短路的问题,比如三相380电路里相与相或相与零直接连接,220单相电火线和零线直接连接,均会造成短路。

在直接连接的情况下,导线的电阻很小,根据电流公式I=U/R,电压除以电阻可以看出瞬间电流极大,在短路时导线会直接烧坏,引起火灾。

怎么用万用表排除短路问题,万用表测量短路的方法详解

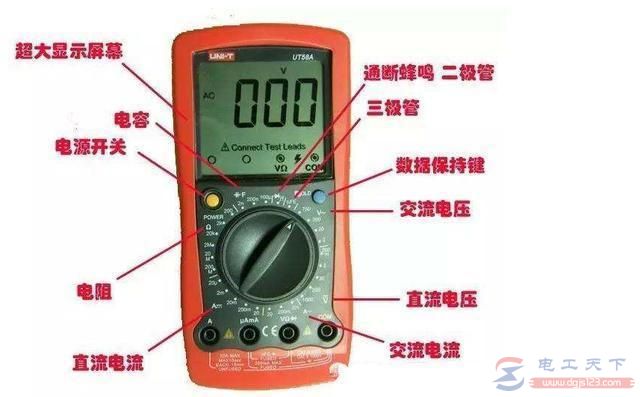

图1,万用表的档位

不同的万用表的档位设计略有不同,有的万用表蜂鸣档与二极管档在一起,有的则是分开的,还有一些万用表的蜂鸣档图形符号是字形,大多数是类似WIFI信号的图形。

虽然在短路的情况下不能通电,但在测量时短路的问题时,必须要断电测量,以确保人身与万用表的安全。

1,把档位打到蜂鸣档,红黑表笔碰一下,有蜂鸣声则表示档位正常。然后,红黑表笔各接触被测点一端,有蜂鸣声表示存在短路。

怎么用万用表排除短路问题,万用表测量短路的方法详解

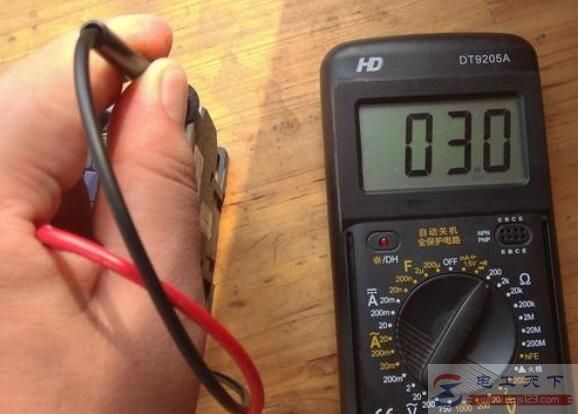

图2,短路测试

短路测试数字显示0为正常,对于有点误差的万用表,可能会显示1或2,一般可以忽略不计,依然会有蜂鸣声。

2,把档位打到电阻档低量程,红黑表笔接触一下,阻值为0档位正常。然后,红黑表笔各接触被测点一端,阻值非常小的话,则表示存在短路。

怎么用万用表排除短路问题,万用表测量短路的方法详解

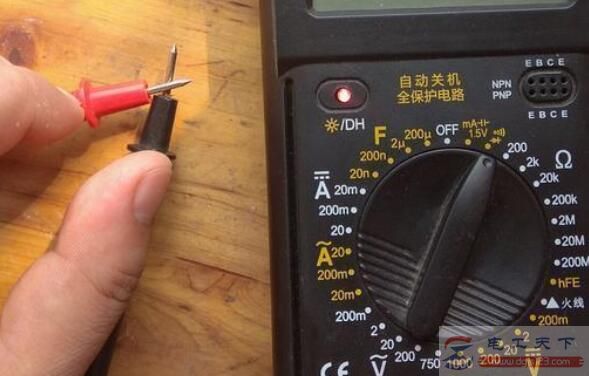

图3,万用表的读数

说明:在断电测量时,选错档位和量程不会烧万用表,只有电流档与电压档、电容档、频率档等带电测量的档位,在操作失误时才会烧坏万用表。

以上就是用用万用表排除短路的方法,以及万用表测量短路的注意事项,希望对大家有所帮助。
