如何测量绝缘电阻?兆欧表测量绝缘电阻的注意事项

来源:电工天下   编辑:小电工发布时间:2020-05-05 17:49:32

有关测量绝缘电阻的方法,如何使用兆欧表测量绝缘电阻,在测量过程中有哪些注意事项,准确地测量出电气设备等的绝缘电阻时兆欧表的正确使用方法。

测量绝缘电阻的方法

绝缘电阻测量方法

在用电过程中就存在着用电安全问题,在电器设备中,例如电机、电缆、家用电器等。

正常运行之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。

当受热和受潮时,绝缘材料便老化。其绝缘电阻便降低。从而造成电器设备漏电或短路事故的发生。

为避免事故发生,就要求经常测量各种电器设备的绝缘电阻。

判断其绝缘程度是否满足设备需要。普通电阻的测量通常有低电压下测量和高电压下测量两种方式。

而绝缘电阻由于一般数值较高(一般为兆欧级)。

在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。兆欧表也叫绝缘电阻表。

它是测量绝缘电阻最常用的仪表,它在测量绝缘电阻时本身就有高电压电源,这就是它与测电阻仪表的不同之处。

兆欧表用于测量绝缘电阻即方便又可靠。

如果使用不当,它将给测量带来不必要的误差,我们必须正确使用兆欧表绝缘电阻进行测量。

兆欧表在工作时,自身产生高电压,而测量对象又是电气设备,所以必须正确使用,否则就会造成人身或设备事故。

使用前,首先做好以下各种准备:

1)测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量,以保证人身和设备的安全。

2)对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。

3)被测物表面要清洁,减少接触电阻,确保测量结果的正确性。

4)测量前要检查兆欧表是否处于正常工作状态,主要检查其“ 0”和“∞”两点。即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在“0”位置,开路时应指在“∞”位置。

5)兆欧表使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。

做好上述准备工作后就可以进行测量了,在测量时,还要注意兆欧表的正确接线,否则将引起不必要的误差甚至错误。

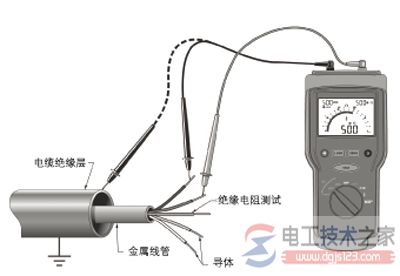

兆欧表的接线柱共有三个:一个为“L”即线端,一个“E”即为地端,再一个“G”即屏蔽端(也叫保护环),一般被测绝缘电阻都接在“L”“E”端之间,但当被测绝缘体表面漏电严重时,必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。这样漏电流就经由屏蔽端“G”直接流回发电机的负端形成回路,而不在流过兆欧表的测量机构(动圈)。

这样就从根本上消除了表面漏电流的影响,特别应该注意的是测量电缆线芯和外表之间的绝缘电阻时,一定要接好屏蔽端钮“G”,因为当空气湿度大或电缆绝缘表面又不干净时,其表面的漏电流将很大,为防止被测物因漏电而对其内部绝缘测量所造成的影响,一般在电缆外表加一个金属屏蔽环,与兆欧表的“G”端相连。

当用兆欧表摇测电器设备的绝缘电阻时,一定要注意“L”和“E”端不能接反,正确的接法:
“L”线端钮接被测设备导体,“E”地端钮接地的设备外壳,“G”屏蔽端接被测设备的绝缘部分。

如果将“L”和“E”接反了,流过绝缘体内及表面的漏电流经外壳汇集到地,由地经“L”流进测量线圈,使“G”失去屏蔽作用而给测量带来很大误差。

另外,因为“E”端内部引线同外壳的绝缘程度比“L”端与外壳的绝缘程度要低,当兆欧表放在地上使用时,采用正确接线方式时,“E”端对仪表外壳和外壳对地的绝缘电阻,相当于短路,不会造成误差,而当“L”与“E”接反时,“E”对地的绝缘电阻同被测绝缘电阻并联,而使测量结果偏小,给测量带来较大误差。

可见,要想准确地测量出电气设备等的绝缘电阻,必须对兆欧表进行正确的使用,否则,将失去了测量的准确性和可靠性。电工天下

1、最好是三份都归档,这样资料才完整。如果只归档工程竣工时测试的记录,实际上这时的测试已经是整个避雷装置的接地电阻(在利用结构主筋的情况下此时均已连通,无法知道各个测试点的接地电阻值),可知道避雷装置与引下线及基础接地体的连接有无问题,在基础工程结束时的测试只能体现基础接地体的情况,主体工程结束时的测试应该在屋顶进行测试,这样就知道引下线有无问题。

2、绝缘电阻测试,对于电线可在穿线及中间接头完毕后测试,并在电器安装完毕后补测以防后续施工的损坏;对于电缆应该在敷设前后均进行测试。
