数字钳形表怎么用?数字钳形表常见问题

来源:电工天下   编辑:小电工发布时间:2016-05-16 04:48:07

数字钳形表的使用方法与常见问题

数字式钳形电流表具有自动量程转换(小数点自动移位)、自动显示极性、数据保持、过量程指示等功能,有的还具有测量电阻、电压、二极管及温度等功能。

使用数字式钳形电流表,读数更直观,使用更方便,其使用方法及注意事项与指针式钳形电流表基本相同。

数字钳形表在使用过程遇到的几个常见问题。

1、关于量程选择。

在测量时,如果显示的数字太小,如图1(a)所示,说明选择量程过大,可转换到较低量程后重新测量。

如果显示过载符号,如图1(b)所示,说明选择量程过小,应转换到较高量程后重新测量。
数字钳形表

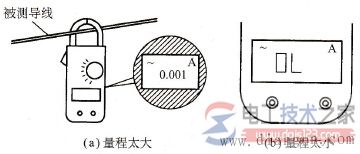

图1 量程选择不恰当的两种情况

2、不可在测量过程中转换量程,应将被测导线退出铁心钳口,或者按住“功能”键3s,关闭数字式钳形表电源,然后再转换量程。

3、如果需要保存数据,可在测量过程中按一下“功能”键,可听到“嘀”的一声提示音,此时的测量数据就会自动保存在显示屏上,如图2所示。
数字钳形表

图2 自动保存数据

4、使用具有万用表功能的数字式钳形表测量电路的电阻、交流电压、直流电压时,将表笔插入数字式钳形表的表笔插孔,量程选择开关根据需要分别置于“V~”(交流电压)、“V-”(直流电压)、“Ω”(电阻)等挡位,用两表笔去接触被测对象,LCD显示屏即显示读数。

其具体操作方法与第2章介绍的用数字式万用表测量电阻、交流电压、直流电压一样。
