万用表不同量程测量同一电压哪个误差小

来源:电工天下   编辑:小电工发布时间:2019-12-31 14:40:49

手上有一块万用表,用这块万用表的不同量程来测量同一电压时,选择不同的准确等级与量程时,究竟哪一挡产生的误差小,通过实例测量来看下结果。

一、万用表电压测量误差

选择同一块万用表的不同量程,来测量同一个电压,看一看产生的误差谁大谁小。

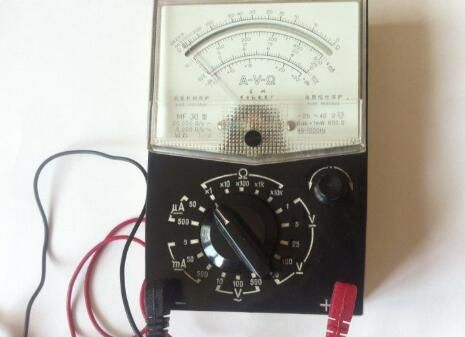

以MF-30型万用表为例,选择的准确度为2.5级,选用的挡位分别为100V挡、25V挡,用来测量一个23V标准电压。

万用表不同量程测量同一电压哪个误差小

测量结果:

1、100V挡最大绝对允许误差:X(100)=±2.5%×100V=±2.5V。

2、25V挡最大绝对允许误差:△X(25)=±2.5%×25V=±0.625V。

由测量结果可知:用100V挡测量23V标准电压,在万用表上的示值在20.5V-25.5V之间。用25V挡测量23V标准电压,在万用表上的示值在22.375V-23.625V之间。

△X(100)大于△X(25),即100V挡测量的误差比25V挡测量的误差大,而且大得不是一星半点,大了接近4位。

测量建议:

一块万用表测量不同电压时,用不同量程测量产生的误差不同。在满足被测信号数值的情况下,建议选用量程小的挡,可以提高测量的精确度。

二、万用表的一般用途

万用表是公用一个表头,集电压表、电流表和欧姆表于一体的仪表。

万用表可用来测量被测量物体的电阻、交直流电压等,有的万用表可以测量晶体管的主要参数、电容器的电容量等。

万用表主要有指针式万用表、数字式万用表二种:

1、指针式万用表:一表头为核心部件的多功能测量仪表,测量值由表头指针指示读取。

2、数字式万用表:测量值由液晶显示屏直接以数字的形式显示,读取方便,有些带有语音提示功能。

以上就是万用表不同量程测量同一电压的结果分析,可见选择较高挡位时测量误差较大一些。

万用表电压挡量程测量误差分析

万用表电压挡量程测量误差分析

在选择万用表时,除了要考虑准确度,还要考虑量程是否合适,为减小万用表电压挡量程的测量误差,要兼顾万用表的准确度与量程,以保证测量结果的准确度。

万用表不同量程测量同一电压的误差问题

万用表不同量程测量同一电压的误差问题

手上有一块万用表,型号为MF-30型的万用表,用这块万用表的不同量程测量同一个电压,或用万用表的同一量程测量不同电压,所产生的误差大小受哪些因素影响,一起来看下。
