数字万用表测电流的方法及万用表的操作步骤

来源:电工天下   编辑:小电工发布时间:2019-06-26 09:51:51

有关数字万用表测电流的方法,测量电流前的准备工作,判断电流的性质,电流大小范围,数字万用表测电流时的操作步骤等。

数字万用表测电流的方法

1、测电流之前,先判断电流的性质(交流和直流)、电流大小范围。

2、选择恰当的测量工具(比如安全、精度和现场测量时使用方便)和测量档位。选择恰当的测量工具后,如果不是专业技术人员,而只是兴趣爱好者,建议阅读使用说明。

3、一般的操作步骤:

1)如果是小型用电设备(如电子设备等),可以阅读产品说明书中有关产品用电功率相关描述,该部分说明有时候直接将用电设备工作时通过的电流范围标示在说明书中。

如果说明书只是标明了用电功率和电压,则可以通过公式“A=W/V”计算得出电流。

当需要测试多个设备工作时的总电流时,将单个设备的电流相加,计算出主线路上的总电流。

实际测量:

1)选择恰当档位(测电流,电流值范围)

2)断开被测线路(但是用电设备和负载不能断开,否则就是线路短路!),将万用表窜入线路(注意是串联),此时万用表电阻几乎为零,流经万用表的电流就等于流经用电设备和负载的电流。

2)如果是较大型用电设备(工作电压一般为220V至380V),建议使用钳形电流表(万用表)。其原理是在通电线路上形成闭合的电磁场,电磁场的变化引起万用表产生电流。这个电流与被测线路电流存在一个比例关系,从而可以直接在电流表中读出线路电流。

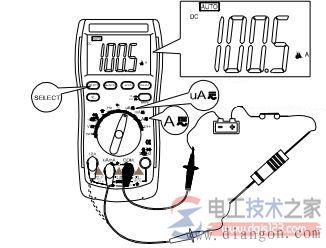

万用表测电流:

数字万用表测电流的方法

数字万用表测电流的方法
