万用表上的符号与字母代表的含义

万用表符号与字母含义：

ACA(交流电流)
DCA(直流电流)
DCV是直流电压
ACV是交流电压
上面的二极管标志是测电路是否导通。
HZ是频率
插线com 是公共端，另一根线根据所要测量的物理量选择插孔


接口：
Cx 接口是待测电容的接口。
PNP NPN： 测量三极管的放大倍数，先将表转换到测量hfe档位， 根据各极的标注和待测三极管的特性插入相应的孔内。
COM：电流、电压二极管、电阻、频率的测试共用的接口。

另外的接口都表明测量的种类和范围。

万用表上的符号代表什么

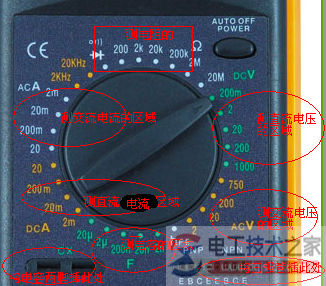

转盘标识，按顺时针：
OFF 关机、mV 交直流毫伏电压、V~交流电压、V-直流电压、Ω 电阻、
二极管、通断测试、电容、频率、三极管放大倍数、温度、
μA 交直流微安、mA 交直流毫安、A 交直流安培、关机
上面一排按键，自左向右：
SELECT 范围选择；
Hz/DUTY 赫兹/信号占空比；
HOLD 冻结、锁定；
RANGE 范围选择；
REL 读取

注意，在10A标识的下方有一串字母 10sec MAX，这是要求使用此插孔进行测量时，不允许超过10秒。

其它符号含义：
Ω欧姆 测量电阻阻值
V-电压 测量直流电压
V～电压 测量交流电压
A-电流 测量直流电流
A～电流 测量交流电流
—≯—二极管 测量二极管的极性
hfe三极管 用于测量三极管放大倍数β

万用表显示符号的含义

万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数(如β)。
(1)∽ 表示交直流
(2) V-2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V
(3)A-V-Ω 表示可测量电流、电压及电阻
(4)45-65-1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45-65Hz
(5)2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V
钳表和摇表盘上的符号与上述符号相似(其他因为符号格式不对不能全部写上‘表示磁电系整流式有机械反作用力仪表 ‘表示三级防外磁场‘表示水平放置)))

附1，问题：什么是万用表

万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数(如β)。

万用表的使用

(1)熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

(2)进行机械调零。

(3)根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。

(4)选择表笔插孔的位置。

(5)测量电压：测量电压(或电流)时要选择好量程，如果用小量程去测量大电压，则会有烧表的危险；如果用大量程去测量小电压，那么指针偏转太小，无法读数。量程的选择应尽量使指针偏转到满刻度的2/3左右。如果事先不清楚被测电压的大小时，应先选择最高量程挡，然后逐渐减小到合适的量程。

a交流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于交流电压的合适量程上，万用表两表笔和被测电路或负载并联即可。

b直流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于直流电压的合适量程上，且“+”表笔(红表笔)接到高电位处，“-”表笔(黑表笔)接到低电位处，即让电流从“+”表笔流入，从“-”表笔流出。若表笔接反，表头指针会反方向偏转，容易撞弯指针。

(6)测电流：测量直流电流时，将万用表的一个转换开关置于直流电流挡，另一个转换开关置于50uA到500mA的合适量程上，电流的量程选择和读数方法与电压一样。测量时必须先断开电路，然后按照电流从“+”到“-”的方向，将万用表串联到被测电路中，即电流从红表笔流入，从黑表笔流出。如果误将万用表与负载并联，则因表头的内阻很小，会造成短路烧毁仪表。其读数方法如下：

实际值＝指示值×量程/满偏

(7)测电阻：用万用表测量电阻时，应按下列方法*作：

a选择合适的倍率挡。万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数越准确。一般情况下，应使指针指在刻度尺的1/3~2/3间。

b欧姆调零。测量电阻之前，应将2个表笔短接，同时调节“欧姆(电气)调零旋钮”，使指针刚好指在欧姆刻度线右边的零位。如果指针不能调到零位，说明电池电压不足或仪表内部有问题。并且每换一次倍率挡，都要再次进行欧姆调零，以保证测量准确。

c读数：表头的读数乘以倍率，就是所测电阻的电阻值。

(8)注意事项

a在测电流、电压时，不能带电换量程

b选择量程时，要先选大的，后选小的，尽量使被测值接近于量程

c测电阻时，不能带电测量。因为测量电阻时，万用表由内部电池供电，如果带电测量则相当于接入一个额外的电源，可能损坏表头。

d用毕，应使转换开关在交流电压最大挡位或空挡上。
