热电偶测量温度的常用电路

有关热电偶测量温度的常用电路，包括测量温度的基本电路、测量多点温度电路、测量温度差电路、测量平均温度电路、测量温度和电路等，一起来了解下。

热电偶测量温度的电路

1、测量温度的基本电路

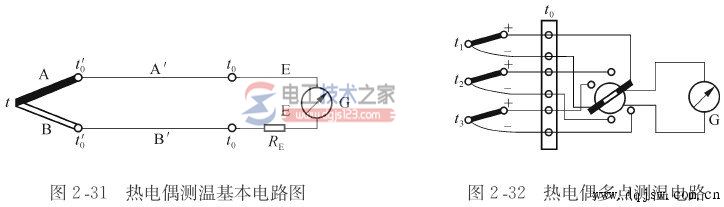

如图2-31所示是热电偶测量温度的基本电路，图中A′、B′为热电偶补偿导线，t0为使用补偿导线后热电偶的冷端温度，实际使用时把补偿导线一直延伸到测量仪表的接线端子，冷端温度即为仪表接线端子所处的环境温度。

图1，热电偶的常用测温电路

2、测量多点温度电路

如图2-32，多个被测温度用多个型号相同的热电偶分别测量，多个热电偶共用一台显示仪表，它们是通过多路转换开关来进行测温点切换的。多点测温电路用于自动巡回检测中，按要求显示各测点的温度值，只需要一套显示仪表和补偿热电偶。

3、测量温度差电路

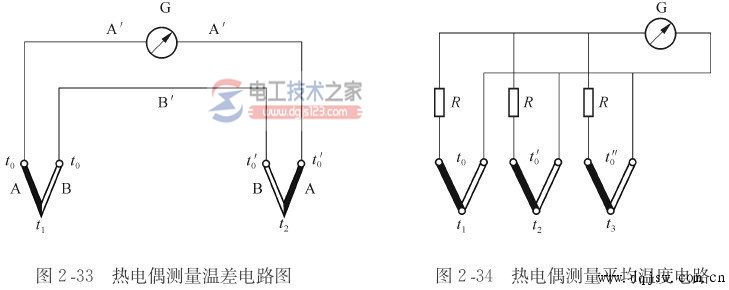

如图2-33所示是测量两点之间温度差的测温电路，用两个相同型号热电偶反向串联，配以相同的补偿导线，这种连接方法使得仪表测量的是两个热电偶产生的热电动势之差，因此可以测量t1和t2之间的温度差。

4、测量平均温度电路

用热电偶测量平均温度一般采用热电偶并联的方法，如图2-34。

3个同型号的热电偶并联在一起，工作在特性曲线的线性部分，每支热电偶串联较大均衡电阻R，输入到仪表两端的毫伏值为3个热电偶输出热电动势的之和，即E=(E1+E2+E3)/3，因此可以反映3个测温点的平均温度。

可以测量被测区域的平均温度，且仪表分度和使用一个热电偶时一样;缺点是当某一热电偶断线后仍能正常工作，仪表上不能很快地反映出来。

热电偶的常用测温电路

5、测量温度和电路

用热电偶测量几点温度之和的测温电路的方法一般采用几支相同型号热电偶的同向串联，如图2-35所示，输入到仪表两端的热电动势之总和，即E=E1+E2+E3。

电路的优点：一支热电偶断线时热电势立即消失，另一支热电偶断线时热电势立即下降，仪表上均可立即反映出来，还可以获得较大的热电动势。

图2，热电偶的常用测温电路
