电容式传感器的三种结构类型

来源:电工天下   编辑:小电工发布时间:2020-04-28 09:34:37

有关电容式传感器的小知识,这里说一说电容传感器的三种结构类型,一是变极距型电容传感器,二是变面积型电容传感器,三是变介电常数型电容传感器,一起来学习下。

电容式传感器的结构类型

电容式传感器

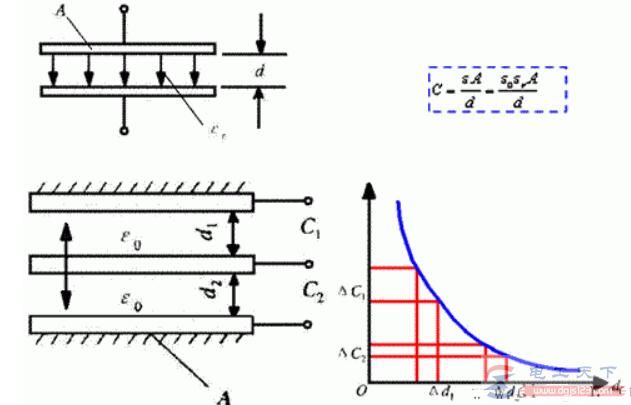

1、变极距型电容传感器

变极距(δ)型: (a)、(e)。

电容式传感器

2、变面积型电容传感器

变面积型(A)型: (b)、(c)、(d)、(f)、(g) (h)。

(1)板状线位移:极板2可以左右移动。极板1固定不动。

(2)筒形:外圆筒不动,内圆筒在外圆筒内作上、下直线运动。

(3)角位移:极板2的轴由被测物体带动而旋转一个角位移θ度时,两极板的遮盖面积A↓→电容量↓。

如下图:

电容式传感器 电容式传感器 电容式传感器

3、变介电常数型电容传感器

变介电常数(ε )型: (i)~(l)。

各种介质的相对介电常数不同,在电容器两极板间插入不同介质时,电容器的电容量会有不同。

主要作用:用来测量物位或液位,或测量位移大小。

表1 几种介质的相对介电常数

电容式传感器

以上就是电容式传感器的三种结构类型的相关知识,希望对大家有所帮助。
