低压熔断器有哪些型号,不同熔断器的区别是什么

来源:电工天下   编辑:小电工发布时间:2020-07-15 10:50:45

有关熔断器型号的小知识,介绍了低压熔断器的常用型号,以及不同型号的低压熔断器的结构组成与作用,有需要的朋友参考下。

低压熔断器的型号

低压熔断器主要有瓷插式(RC)、螺旋式(RL)、密闭管式(RM)、有填料式(RTO)及自复式(RZ)等几种型号。

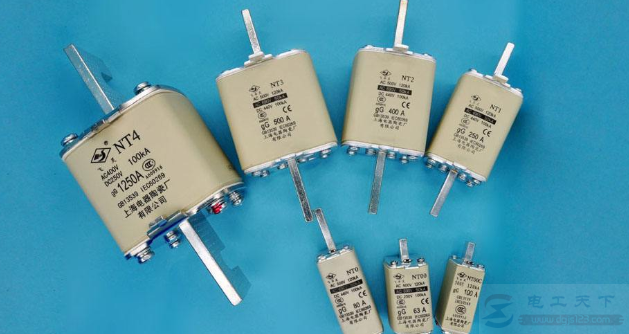

低压熔断器有哪些型号,不同熔断器的区别是什么

以下是几种常见的低压熔断器:

1、瓷插式熔断器(RC1A)

瓷插式熔断器是由瓷盖、瓷低、动触头、静触头及熔丝五部分组成。

瓷盖和瓷低均用电工瓷职称,电源线及负载线可分别接在瓷低两端的静触头上,瓷低座中间有一空腔,与盖突出部分构成灭弧室。

RC1A熔断器价格便宜,更换方便,广泛用于照明和小容量电动机的断路保护中。

2、螺旋式熔断器(RL)

螺旋式熔断器主要由瓷帽、熔断管、瓷套、上接线端、下接线端及座子等部分组成。

RL1系列螺旋式熔断器的熔断内,除了装有熔丝外,在熔丝周围填满石英砂,作为熄灭电弧之用。

熔断管的上端有一个小红点,熔丝熔断后红点自动脱落,显示熔丝已经熔断。使用时将熔断管有红点的一端插入瓷帽,瓷帽上有螺纹,将螺帽连同熔断管一起拧进瓷低座,熔丝便接通电路。

在安装时,用电设备的连接线接到连接金属螺纹壳的上接线端,电源线接到底座上的下接线端,这样在更换熔丝时,旋处螺帽后,螺纹壳上不会带电。

3、无填料封闭管式熔断器(RM)

无填料封闭管式熔断器,由一个熔断管(即纤维管),二个插座和一片或两片熔片组成。

熔断器的熔片是带有一个或几个窄截面的锌质薄片,它装在熔断管里,并通过熔断管的帽子与插座接触,形成电流通路。

熔片在正常工作时,熔体宽部可将狭部产生的热量传导出来,可以承受较大的长期工作电流。

在短路电流下熔体的狭颈部首先熔断,这就是在熔体中人为地引人一个薄弱环节,并希望这个薄弱环节在短路时充分发挥它的作用,以提高它的断流能力。
