西门子s7-200系列plc实例：24小时的计数功能

有关西门子s7-200系列plc的编程实例，用plc程序实现一个24小时的计数功能，不使用定时器，而是采用计数器，以下是该plc程序的实现过程，有需要的朋友参考下。

西门子s7-200实现24小时计数功能

1、任务需求

使用3个计数器，分别完成秒、分钟、小时的计数，并在触摸屏上显示时钟。

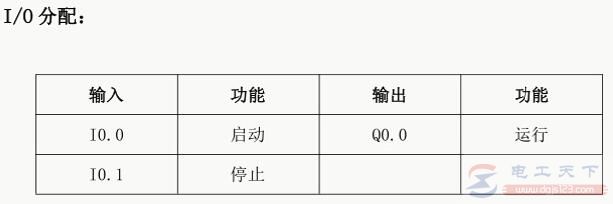

2、功能点分配

是否可以直接设定一个定时器，即可完成此功能，先来看一下定时器指令的功能情况。

因为定时器的分辨率，最大时长是100ms，再乘以32767的数据上限，即一个定时器的最大计时长度，也就是3276.7秒。而一个小时的时长，是3600秒，大于一个定时器的上限。

所以我们可以考虑一下，有没有比100ms更大的计时指令（功能）。这里介绍下特殊指令SM0.5. SM0.5是在1秒周期内，通0.5秒，断0.5秒，合计是1秒。

3、程序实现

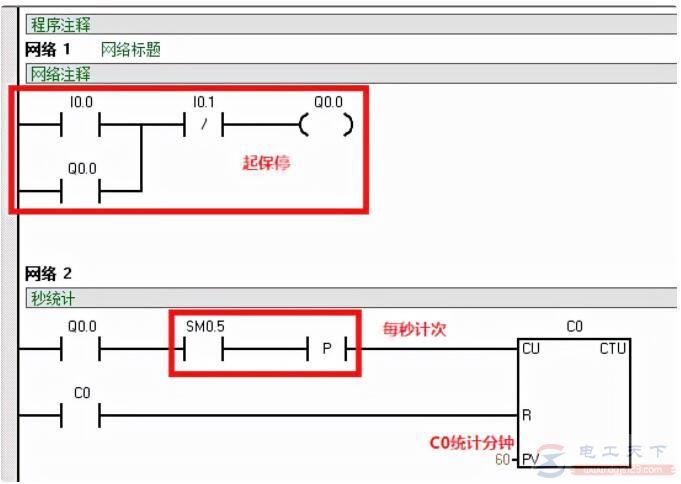

利用SM0.5来完成时间计数，看下图：

先是一个标准的起保停电路，然后利用SM0.5每秒发送1个沿，进行计次。60次之后，C0输出的结果，就是分钟数。

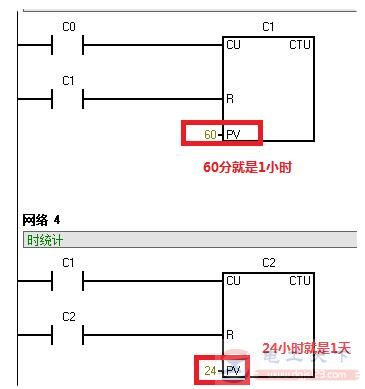

60分钟就是1小时，24小时就是一天，由此该程序的功能就实现了。
